อิเล็กโทรดโค้งซิลิคอนชนิดโมโนคริสตัลไลน์อัลตร้า-นวัตกรรมการเจาะที่แม่นยำ

ในด้านการผลิตที่มีความแม่นยำ ซิลิคอนผลึกเดี่ยวเป็นที่รู้จักในนาม "รากฐานที่สำคัญของยุคข้อมูลข่าวสาร" - ตั้งแต่ชิปสมาร์ทโฟนไปจนถึงส่วนประกอบทางแสงของดาวเทียมอวกาศ ตั้งแต่เซลล์แสงอาทิตย์พลังงานใหม่ไปจนถึงอุปกรณ์หลักในการคำนวณควอนตัม วัสดุคริสตัลที่สมบูรณ์แบบ-สูงใกล้-สมบูรณ์แบบนี้มีบทบาทสนับสนุนพื้นฐานของเทคโนโลยีก่อกวนมาโดยตลอด ในขณะที่เทคโนโลยีเซมิคอนดักเตอร์เข้าสู่กระบวนการที่ต่ำกว่า 3 นาโนเมตร และประสิทธิภาพของเซลล์แสงอาทิตย์ทะลุขีดจำกัดทางทฤษฎี ความต้องการของตลาดสำหรับความแม่นยำในการประมวลผลซิลิกอนผลึกเดี่ยวได้เพิ่มขึ้นจากระดับไมครอนเป็นระดับนาโนเมตร โดยเฉพาะอย่างยิ่งในการประมวลผลโครงสร้างที่ซับซ้อน เช่น การเจาะอิเล็กโทรดแบบโค้ง ความขัดแย้งระหว่างความเปราะสูงของวัสดุ คุณลักษณะการแยกทิศทางของคริสตัล และความทนทานต่อช่องรับแสงระดับนาโนเมตร-กำลังกลายเป็นคอขวดสำคัญที่จำกัดการพัฒนาของอุตสาหกรรมการตัด-ขอบ เช่น การผลิตชิป-ระดับสูงและเครื่องตรวจจับอนุภาคพลังงานสูง-

‌บันทึกการพัฒนาอุตสาหกรรม

การประมวลผลรู-ระดับไมโคร-ลึกพิเศษของซิลิคอนผลึกเดี่ยว: จาก "คอที่ติดอยู่" ไปจนถึง "สารละลายของจีน"‌
‌พื้นหลังของเคส‌
เมื่อบริษัทอุปกรณ์เซมิคอนดักเตอร์ชั้นนำในประเทศกำลังพัฒนาส่วนประกอบหลักของชิปจัดเก็บข้อมูล 3D NAND ก็พบกับความท้าทายอย่างมากในการประมวลผลรู-ไมโครรูลึก-พิเศษของซิลิคอนผลึกเดี่ยว: จำเป็นต้องประมวลผลรูไมโคร-รูที่มีเส้นผ่านศูนย์กลางเพียง 0.45 มม. บนพื้นผิวซิลิกอนที่มีความหนา 24.75 มม. (อัตราส่วนความลึก-ถึง-เส้นผ่านศูนย์กลางที่ 55:1) และข้อกำหนดด้านความแม่นยำของมันคือ เปรียบได้กับ "การแกะสลักเส้นผมลึกหนึ่งกิโลเมตร-" ก่อนหน้านี้ กระบวนการประเภทนี้ถูกผูกขาดโดยบริษัทญี่ปุ่นและเยอรมันมานานแล้ว ผู้ผลิตในประเทศไม่เพียงแต่ต้องจ่ายต้นทุนการนำเข้ามากกว่า 10,000 หยวนต่อชิ้น แต่ยังต้องเผชิญกับความเสี่ยงในห่วงโซ่อุปทานที่เกิดจากการปิดกั้นทางเทคโนโลยีอีกด้วย

‌การโจมตีตรงจุดความเจ็บปวด‌

‌ความแม่นยำที่ควบคุมไม่ได้‌: หลังจากประมวลผลด้วยสว่านคาร์ไบด์แบบดั้งเดิม ความหยาบของผนังรู Sa มากกว่าหรือเท่ากับ 6.54μm (3 เท่าของมาตรฐานอุตสาหกรรม) และความเบี่ยงเบนของความกลม> 0.025 มม. ซึ่งนำไปสู่อัตราการสูญเสียการส่งสัญญาณชิปที่เพิ่มขึ้นโดยตรง
‌ยอมคำสาป‌: ต้นทุนของวัตถุดิบซิลิกอนโมโนคริสตัลไลน์มีสัดส่วนมากกว่า 60% แต่ข้อบกพร่องเช่นการยุบตัวของขอบและรอยแตกขนาดเล็กทำให้อัตราเศษของชิ้นงานสูงถึง 35% และการสูญเสียประจำปีของบริษัทเกิน 20 ล้านหยวน
‌ช่องว่างทางเทคโนโลยี‌: อุปกรณ์ในต่างประเทศห้ามไม่ให้ผู้ผลิตจีนใช้โมดูลอัลกอริธึมหลัก เช่น "การระงับการสั่นสะเทือนแบบไดนามิก" และไม่มีกระบวนการภายในประเทศที่สมบูรณ์มาแทนที่
‌โซลูชัน MID
ความแม่นยำระดับกลางการตัดเฉือนประสบความสำเร็จในการแก้ไขปัญหาข้างต้นผ่านระบบเสริมอัลตราโซนิก + ดอกสว่าน PCD ระดับนาโนคริสตัลไลน์ ซึ่งบรรลุความก้าวหน้าครั้งสำคัญสี่ประการ:

‌ตำนานชีวิตเครื่องมือ:สว่าน PCD ตัวเดียวสามารถเจาะหลุมได้ต่อเนื่องถึง 2,000 รู ซึ่งนานกว่าอายุการใช้งานเครื่องมือที่นำเข้าถึง 20 เท่า และต้นทุนก็ลดลงเหลือน้อยกว่า 5 หยวนต่อหลุม

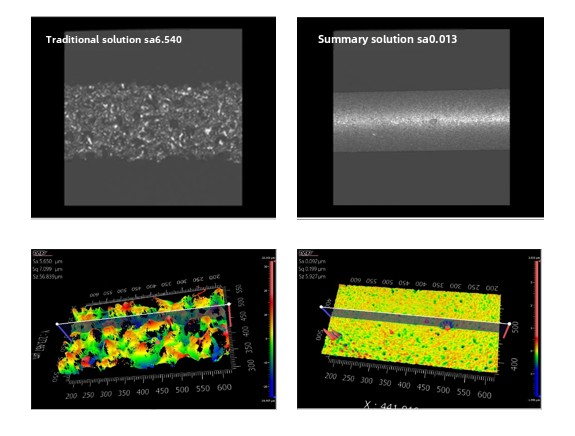

‌นาโน-การปฏิวัติพื้นผิวระดับนาโน:ความหยาบของผนังรู Sa ลดลงจาก 6.54μm เป็น 0.013μm (ลดลง 99.8%‌) ซึ่งดีกว่ามาตรฐานการขัดเงากระจกด้วยแสงสำหรับการบินและอวกาศ (ISO 10110-8)

‌การประมวลผลข้อบกพร่องเป็นศูนย์‌:อัตราการยุบขอบที่ทางเข้าเป็นศูนย์ และข้อผิดพลาดความกลมลดลงเหลือ 0.003 มม. (เทียบเท่ากับ 1/3 ของเส้นผ่านศูนย์กลางของเซลล์เม็ดเลือดแดงของมนุษย์)

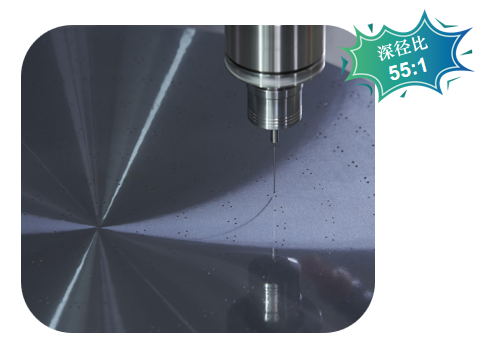

‌ขีดจำกัดอัตราส่วนลึก-ถึง-:ความสามารถในการประมวลผล 55:1 ทำลายโหนดเทคโนโลยีปี 2030 ที่คาดการณ์ไว้โดยแผนงานเทคโนโลยีระหว่างประเทศสำหรับเซมิคอนดักเตอร์ (ITRS) และไปถึงมาตรฐานก่อนกำหนด 7 ปี

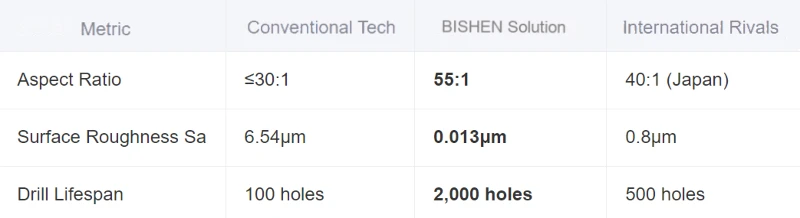

การเปรียบเทียบเทคโนโลยี (เทียบกับคู่แข่งระดับโลก)

การเปรียบเทียบการประมวลผล

ผลกระทบทางอุตสาหกรรม

จากกรณีเดียวสู่การเปลี่ยนแปลงระบบนิเวศ‌

ความก้าวหน้าครั้งนี้ได้กระตุ้น-นวัตกรรมในอุตสาหกรรมต่างๆ:

‌การแปลเซมิคอนดักเตอร์‌:3D NAND ผ่าน-ประสิทธิภาพการประมวลผลแบบรูเพิ่มขึ้น 300% ซึ่งช่วยลดต้นทุนการผลิตของ Yangtze Memory ลง 18%

‌การปฏิวัติต้นทุนไฟฟ้าโซลาร์เซลล์‌:เซลล์แสงอาทิตย์แบบเฮเทอโรจังค์ชั่นแบ็ค-ผลผลิตไมโครโฮลอิเล็กโทรดเพิ่มขึ้นจาก 72% เป็น 98% ซึ่งลดต้นทุนลง 0.4 เยน/วัตต์ต่อแผง

‌ความก้าวหน้าด้านทัศนศาสตร์อวกาศ‌: เปิดใช้งานอาร์เรย์ไมโครรูซิลิคอนที่สร้างความเสียหายใต้พื้นผิวต่ำกว่า 10 นาโนเมตรสำหรับกล้องโทรทรรศน์อวกาศ "Xuntian" ของจีน ซึ่งเพิ่มความละเอียดในการถ่ายภาพขึ้นสองเท่า

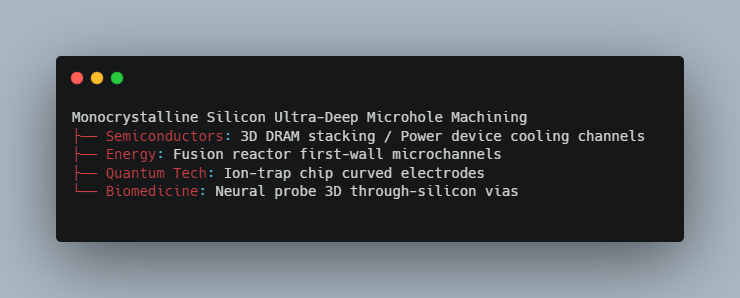

‌แผนที่การแพร่กระจายเทคโนโลยี

‌โปรไฟล์กลาง:‌
MID ผู้บุกเบิกการผลิตโลหะที่มีความเที่ยงตรงสูงสำหรับการผลิตแบบผสม-เป็นชุดขนาดเล็ก- ผสมผสานการใช้เครื่องจักร CNC (±0.002 มม.) การผลิตโลหะแผ่น และการพิมพ์ 3 มิติทางอุตสาหกรรม โดยมีความเชี่ยวชาญในภาคเซมิคอนดักเตอร์ การแพทย์ และพลังงานใหม่ เราส่งมอบส่วนประกอบแบบกำหนดเองพร้อมการควบคุมคุณภาพที่ขับเคลื่อนด้วย AI- (อัตราข้อบกพร่อง<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
