[ความต้องการหลักของผลิตภัณฑ์แปรรูป]

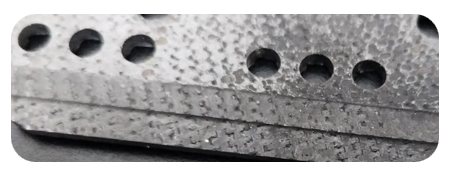

บริษัทเทคโนโลยีการบินและอวกาศบางแห่งจำเป็นต้องดำเนินการประมวลผลที่แม่นยำกับชิ้นงานวัสดุคอมโพสิตเซรามิกซิลิกอนคาร์ไบด์- ซึ่งเกี่ยวข้องกับการกัดโปรไฟล์และการเจาะรูขนาดเล็ก-ที่มีเส้นผ่านศูนย์กลาง 0.8-3.2 มม. วัสดุมีความหนาแน่นเพียง 2.7g/cm³ ความแข็งของ Vickers ที่ 28GPa และค่าสัมประสิทธิ์การขยายตัวทางความร้อนใกล้กับศูนย์ มันถูกใช้ในระบบป้องกันความร้อนของเครื่องบินความเร็วเหนือเสียงใหม่
[จุดปวดในการประมวลผลอุตสาหกรรม]
ในด้านการประมวลผลวัสดุคอมโพสิตการบิน กระบวนการแบบดั้งเดิมเผชิญกับปัญหาคอขวดทางเทคนิคที่สำคัญสามประการ:
1) ข้อจำกัดห้ามตัดของเหลว: การสัมผัสระหว่างวัสดุและสื่อของเหลวจะทำให้เกิดการกัดกร่อนตามขอบเกรน ส่งผลให้ความแข็งแรงของโครงสร้างลดลง 15%-22%
2) ข้อบกพร่องในการตัดแบบแห้ง: เมื่อความเร็วแกนหมุนถึง 18,000 รอบต่อนาที อัตราการสึกหรอของเครื่องมือจะสูงกว่าการแปรรูปโลหะทั่วไปถึง 8 เท่า
3) การควบคุมคุณภาพพื้นผิว: ความหยาบผิวของชิ้นงานหลังการประมวลผลจะต้องน้อยกว่าหรือเท่ากับ Ra0.4μm และอัตราการผ่านของกระบวนการแบบดั้งเดิมน้อยกว่า 35%
[บีเชนนวัตกรรมเทคโนโลยีโซลูชั่น]
เพื่อตอบสนองต่อความยากลำบากในการประมวลผลของวัสดุคอมโพสิตที่มีอุณหภูมิสูง-เซรามิก- ทีม R&D ของ BISHEN ใช้กระบวนการผสมที่เป็นนวัตกรรมใหม่:
1. ระบบการแกะสลักและการกัดสีเขียวอัลตราโซนิคแบบหลายแกนเชื่อมโยง: การตัดการสั่นสะเทือนตามแนวแกนด้วยแอมพลิจูด ±5μm และความถี่ 20kHz
2. เทคโนโลยีเสริมอุณหภูมิวิกฤตยิ่งยวด CO2 ต่ำ-: การควบคุมอุณหภูมิที่แม่นยำด้วยอนุภาคขนาดเล็ก -78 องศา
3.การเคลือบเครื่องมือ PCD แบบกำหนดเอง: การออกแบบโครงสร้างการไล่ระดับสาม-ชั้น รัศมีส่วนโค้งของคมตัดน้อยกว่าหรือเท่ากับ 2μm
[ผลการอัพเกรดกระบวนการ]
เมื่อเปรียบเทียบกับวิธีการประมวลผลแบบดั้งเดิม โซลูชันนี้มีความก้าวหน้าหลายประการ:
■ แรงตัดสูงสุดลดลง 36% (ข้อมูลที่วัดได้ 412N→263N)
■ อายุการใช้งานเครื่องมือขยายเป็น 7.8 ชั่วโมง (เดิม 1.2 ชั่วโมง)
■ อัตราความหยาบของพื้นผิว Ra0.32μm 91%
■ ประสิทธิภาพการประมวลผลเพิ่มขึ้น 4.3 เท่า (- ชั่วโมงการทำงานต่อชิ้นลดลงจาก 14 ชั่วโมงเป็น 3.25 ชั่วโมง)
บีเชนประวัติบริษัท: ประสบการณ์ 16 ปีในการแปรรูปวัสดุพิเศษ โดยมุ่งเน้นที่โซลูชันที่ปรับแต่งเองสำหรับวัสดุ-ในการประมวลผลที่ยาก- เช่น วัสดุคอมโพสิตในอวกาศ ส่วนประกอบที่ทนต่ออุณหภูมิสูง-ที่มีอุณหภูมิสูง- และพลาสติกเสริมคาร์บอนไฟเบอร์
