"การแกะสลักลวดลายบนกระจกนิรภัยเป็นอย่างไร" วิศวกรกระบวนการจากสถาบันวิจัยพลังงานการบินและอวกาศเคยเปรียบเทียบคาร์บอน-การประมวลผลเกลียวคาร์บอนคอมโพสิตในลักษณะนี้ วัสดุใหม่นี้ ซึ่งมีความแข็งกว่าเหล็กถึงห้าเท่า กำลังก่อให้เกิดการปฏิวัติกระบวนการในการผลิต-ส่วนประกอบปลายร้อนของเครื่องยนต์เครื่องบิน
ผลิตภัณฑ์แปรรูป
วัสดุ: คาร์บอน-วัสดุคาร์บอนคอมโพสิต (ความหนาแน่น 1.78g/cm³ ความต้านทานแรงเฉือนระหว่างชั้น 28MPa)

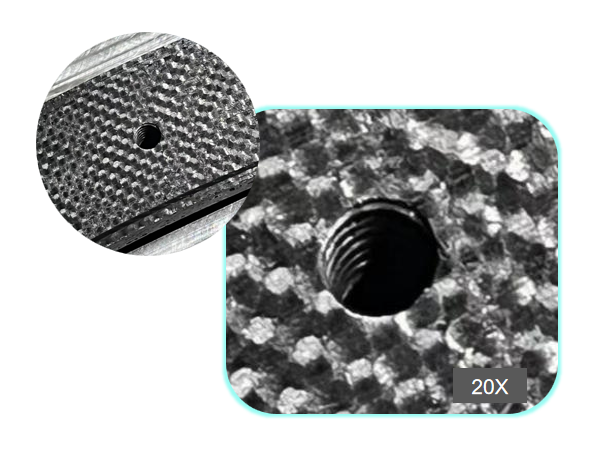

คุณสมบัติการประมวลผล: การประมวลผลด้ายรูลึกขนาดเส้นผ่านศูนย์กลาง 5 มม
ความแม่นยำของเกลียว: เกรด M5 × 0.8-6H
เบื้องหลังการประมวลผลและความยากลำบาก
A. เอกสารเชิงกลยุทธ์ประสบปัญหาในการประมวลผล
เนื่องจากวัสดุที่แนะนำสำหรับซับคอของหัวฉีดเครื่องยนต์อากาศยานรุ่นที่สี่- วัสดุคาร์บอน- คอมโพสิตคาร์บอนจึงต้องทนทานต่อการกัดกร่อนด้วยแก๊ส 3000 องศา โครงสร้าง "แซนวิช" อันเป็นเอกลักษณ์ (คาร์บอนไฟเบอร์ + เมทริกซ์คาร์บอนไพโรไลติก) ให้ความต้านทานความร้อนที่ดีเยี่ยม ในขณะเดียวกันก็นำมาซึ่งฝันร้ายในการประมวลผล - การเจาะแบบธรรมดาจะสร้างขอบบิ่นได้สูงถึง 120μm
B. วงจรความล้มเหลวของเทคโนโลยีแบบเดิม
ในการทดลองผลิตเครื่องยนต์บางรุ่น อัตราการแตกหักของต๊าปคาร์ไบด์ถึง 47% และแนวดิ่งของเกลียวของการต๊าปด้วยมือเกิน 0.25 มม./10 มม. ชั้นไฟเบอร์ที่เสียหายจะทำให้เกิดความเสียหายร้ายแรงระหว่างการทดสอบเครื่องยนต์
บีเชนความก้าวหน้าทางเทคนิคของโซลูชั่น
เมื่อพิจารณาถึงคุณลักษณะ "การลอกแบบเปราะ" ของวัสดุคอมโพสิตแบบหลายชั้น โซลูชันของ BISHEN ได้สร้างระบบป้องกันการประมวลผลสามมิติ-:
• ระบบสั่นสะเทือนตามแนวแกนอัลตราโซนิก 40kHz เพื่อควบคุมอุณหภูมิการตัดต่ำกว่า 120 องศา
• เครื่องมือเจาะและกัดเคลือบเพชร- โดยมีการทูลที่ขอบถึง R0.02 มม
• กระบวนการกัดแบบเฮลิคัลอินเทอร์โพเลตเพื่อให้ได้การควบคุมระยะพิทช์ 0.8 มม. ± 0.005 มม
กำลังประมวลผลผลการตรวจสอบ
ในการประมวลผลแบบชุดของส่วนประกอบหัวฉีดเครื่องยนต์ของรถยนต์ซีรีส์ Long March โซลูชั่นของ BISHEN ประสบความสำเร็จ:
รูเกลียวแนวตั้ง 0.03 มม./10 มม
ไป/ไม่-ไป อัตราการตรวจวัดผ่าน 98.6%
เวลาในการประมวลผลชิ้นเดียว-ลดลงจาก 45 นาทีเหลือ 8 นาที
หลังจากการทดสอบเป็นเวลา 200 ชั่วโมง ไม่มีรอยแตกจากการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันในส่วนการเชื่อมต่อแบบเกลียว
เกี่ยวกับบีเชน:
ด้วยฐานการผลิตที่มีความแม่นยำขนาด 7,500-ตาราง- BISHEN มุ่งเน้นไปที่การให้บริการ-แบบครบวงจรสำหรับชิ้นส่วนที่มีความซับซ้อนสูงในด้านการบินและอวกาศ อุปกรณ์ทางการแพทย์ และหุ่นยนต์
