ความสำคัญและกลยุทธ์การปรับทิศทางการติดตั้งน็อตกลมในเครื่องจักรซีเอ็นซี

วันนี้ฉันจะใช้ภาษาที่ง่ายที่สุดเพื่อพูดคุยกับคุณเกี่ยวกับวิธีการติดตั้งน็อตกลม

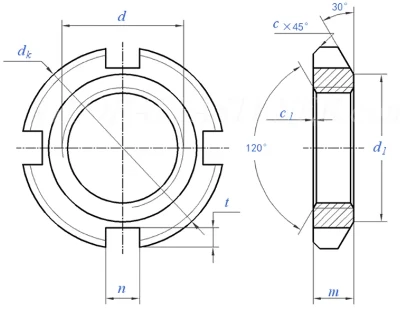

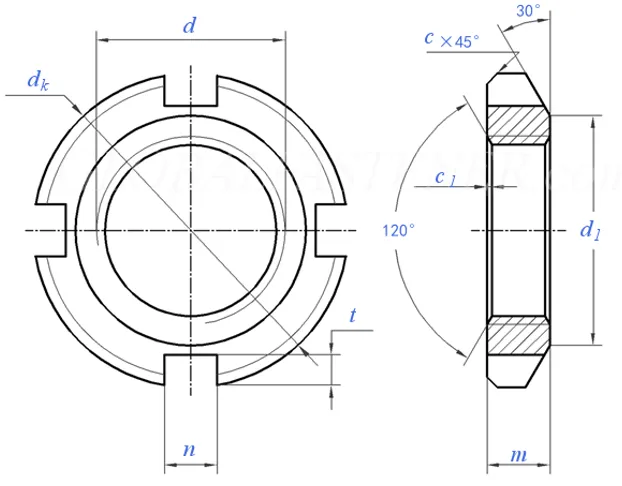

น็อตกลม น็อตกลมที่สอดคล้องกับ GB/T812 แสดงไว้ในภาพด้านล่าง ด้านหนึ่งมีการลบมุม 30 องศาที่ค่อนข้างใหญ่ ซึ่งส่วนใหญ่ใช้สำหรับการยึดชิ้นส่วนตามแนวแกน แล้วน็อตกลมนี้ด้านไหนจะอยู่ใกล้กับด้านข้างของชิ้นส่วนที่ถูกบีบอัดเมื่อติดตั้งจริง?

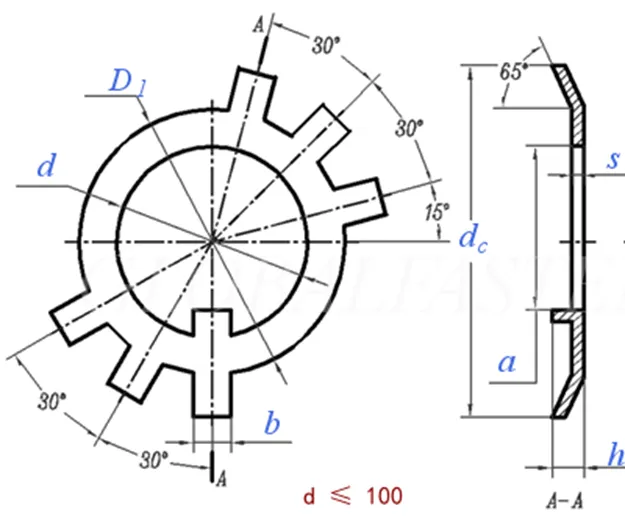

โดยทั่วไป เมื่อใช้น็อตกลมเพื่อป้องกันการคลายตัว จะต้องใช้ร่วมกับแหวนรองหยุด นอกจากนี้ยังมีแหวนรองหยุดหลายประเภท แหวนหยุดที่สอดคล้องกับมาตรฐานแห่งชาติ GB/T858 แสดงอยู่ในภาพด้านล่าง อย่างที่คุณเห็น เครื่องซักผ้ามีหลายแท็บและมีมุมเอียง 65 องศา . และหากคุณตรวจสอบขนาดเปรียบเทียบขนาด D1 กับขนาด d1 ของน็อตกลมในรูปด้านบน คุณจะพบว่าขนาดเท่ากัน

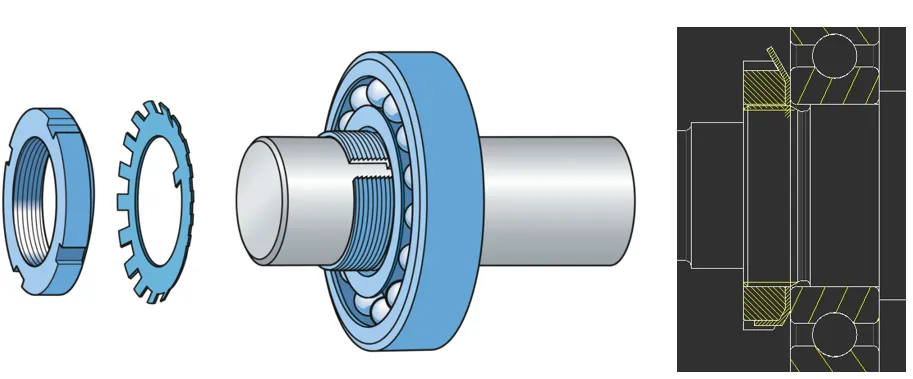

ฉันเชื่อว่าคุณได้พบเบาะแสแล้ว อย่างไรก็ตาม มีการใช้ด้านที่มีการลบมุมขนาดใหญ่ 30 องศาบนน็อตกลมกับแหวนรองนี้ ดังนั้นเมื่อใช้ร่วมกัน ด้านที่มีการลบมุมขนาดใหญ่จะหันไปทางส่วนที่บีบอัด ดังแสดงในรูปด้านล่าง

บางครั้งเราอาจไม่ได้ใช้แหวนรองล็อค เช่น ใช้น็อตกลมคู่เพื่อป้องกันการคลายตัว หากไม่มีข้อกำหนดในการป้องกันการคลาย- บางครั้งเราอาจใช้น็อตกลมตัวเดียวเพื่อขันให้แน่น นั่นหมายความว่าทิศทางการติดตั้งไม่สำคัญขนาดนั้นใช่ไหม? โดยทั่วไปแล้ว มีสองปัจจัยที่ต้องพิจารณา ประการหนึ่งคือมาตรฐานสำหรับด้านลบมุมขนาดใหญ่ของน็อตกลมนั้นมีข้อกำหนดด้านแนวตั้ง แต่อีกด้านหนึ่งไม่มี อีกประการหนึ่งคือสำหรับชิ้นส่วนตลับลูกปืนในภาพด้านบน โดยทั่วไปควรรักษาเส้นผ่านศูนย์กลางของชิ้นส่วนให้ใกล้กับตลับลูกปืนไม่สูงกว่าวงแหวนด้านในของตลับลูกปืน ดังนั้นจึงควรให้ด้านที่มีการลบมุมขนาดใหญ่หันหน้าไปทางส่วนที่กดทับจะดีกว่า หากไม่มีข้อพิจารณาและข้อจำกัดในเรื่องนี้ คุณสามารถทำทุกอย่างที่คุณต้องการ(来源:iMechanics机械)
