ในช่วงไม่กี่ปีที่ผ่านมา เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC แบบเชื่อมโยงห้า-แกนมีความโดดเด่น โดยเฉพาะอย่างยิ่งในการประมวลผลชิ้นส่วนที่มีรูปร่างพิเศษ-และซับซ้อน และประสิทธิภาพสูงและคุณภาพสูงก็ได้รับเสียงชื่นชมอย่างกว้างขวาง ผู้ผลิตหลายรายเลือกอุปกรณ์ห้า-แกนเพื่อปรับปรุงประสิทธิภาพและคุณภาพการประมวลผล แล้วคุณเข้าใจเทคโนโลยีการตัดเฉือนห้า-แกนลึกซึ้งแค่ไหน
โครงสร้างทางกลของเครื่องมือกลห้า-แกน
เครื่องมือกลห้า-แกน ซึ่งก็คือการตัดเฉือน 5 แกนนั้นใช้แกนเคลื่อนที่เชิงเส้นสามแกนแบบดั้งเดิมของ X, Y และ Z และเพิ่มแกนหมุนสองแกน โดยปกติแล้วแกนหมุนทั้งสองแกนนี้จะถูกเลือกจากสามแกนของ A, B และ C ซึ่งแต่ละแกนจะมีโหมดการเคลื่อนที่ที่เป็นเอกลักษณ์ ซึ่งออกแบบมาเพื่อปรับให้เข้ากับความต้องการในการตัดเฉือนที่แม่นยำของผลิตภัณฑ์ที่หลากหลาย
ในด้านการออกแบบเครื่องจักรกลของแมชชีนนิ่งเซ็นเตอร์ 5- แกน ผู้ผลิตเครื่องมือกลยังคงสำรวจและสร้างสรรค์สิ่งใหม่ๆ โดยมุ่งมั่นที่จะพัฒนาโหมดการเคลื่อนไหวที่หลากหลายเพื่อตอบสนองความต้องการในการประมวลผลที่หลากหลาย แม้ว่าในตลาดจะมีเครื่องมือกลห้าแกนหลายประเภท แต่รูปแบบโครงสร้างทางกลก็แตกต่างกัน
แต่มีรูปแบบดังต่อไปนี้เป็นหลัก:
พิกัดการหมุนสองจุดจะควบคุมทิศทางของแกนเครื่องมือโดยตรง (รูปแบบหัวสวิงคู่)
แกนพิกัดสองแกนอยู่ที่ด้านบนของเครื่องมือ แต่แกนการหมุนไม่ได้ตั้งฉากกับแกนเชิงเส้นตรง (ประเภทพิตช์- ประเภทหัวสวิง)
พิกัดการหมุนสองตำแหน่งจะควบคุมการหมุนของพื้นที่โดยตรง (รูปแบบโต๊ะหมุนคู่)
แกนพิกัดสองแกนอยู่บนโต๊ะทำงาน แต่แกนการหมุนไม่ได้ตั้งฉากกับแกนเชิงเส้นตรง (ประเภทโต๊ะทำงานประเภทพิตช์-)
พิกัดการหมุนหนึ่งในสองพิกัดจะกระทำกับเครื่องมือและอีกพิกัดหนึ่งบนชิ้นงาน (รูปแบบการสวิงหนึ่งรูปแบบและรูปแบบการหมุนหนึ่งรูปแบบ)
คำศัพท์เฉพาะทาง: หากแกนการหมุนไม่ตั้งฉากกับแกนเชิงเส้น จะถือว่าเป็นแกน "ประเภทพิทช์-"
เครื่องมือกลห้า-แกนที่มีโครงสร้างต่างกันสามารถนำมาซึ่งประสิทธิภาพพิเศษใดได้ในระหว่างกระบวนการประมวลผล เมื่อเปรียบเทียบกับเครื่องมือกลแบบสามแกน-ทั่วไป มีข้อได้เปรียบที่สำคัญอะไรบ้าง
ข้อดีหลายประการของการตัดเฉือนห้า-แกน
หากต้องการสำรวจคุณลักษณะของเครื่องมือกลห้า-แกน จะต้องเปรียบเทียบกับอุปกรณ์สาม-แกนแบบเดิมอย่างหลีกเลี่ยงไม่ได้ ในทางปฏิบัติด้านการผลิต อุปกรณ์เครื่องจักรแบบสามแกน-ได้รับความนิยมมากกว่า และมักจะประกอบด้วยประเภทแนวตั้ง แนวนอน และโครงสำหรับตั้งสิ่งของ
วิธีการประมวลผลทั่วไป ได้แก่ การใช้ปลายและขอบด้านข้างของดอกเอ็นมิลล์ในการประมวลผล และใช้หัวกัดปลายมน{0}}ในการกลึงขึ้นรูป อย่างไรก็ตาม วิธีการและรูปแบบเหล่านี้มีคุณลักษณะร่วมกัน: ในระหว่างกระบวนการประมวลผล ทิศทางตามแนวแกนของเครื่องมือจะยังคงที่ และเครื่องมือกลอาศัยการเคลื่อนที่ที่ประสานกันของแกนเชิงเส้นตรงสามแกน X, Y และ Z เพื่อให้เกิดการเคลื่อนตัวของเครื่องมือในระบบพิกัดสี่เหลี่ยมสามมิติ-
เมื่อเปรียบเทียบกับอุปกรณ์ประมวลผล CNC แบบสาม-แกน เครื่องมือเครื่อง CNC แบบห้า-แกนมีข้อดีดังต่อไปนี้:
1.รักษาสถานะการตัดที่เหมาะสมที่สุดของเครื่องมือและปรับปรุงสภาพการตัด

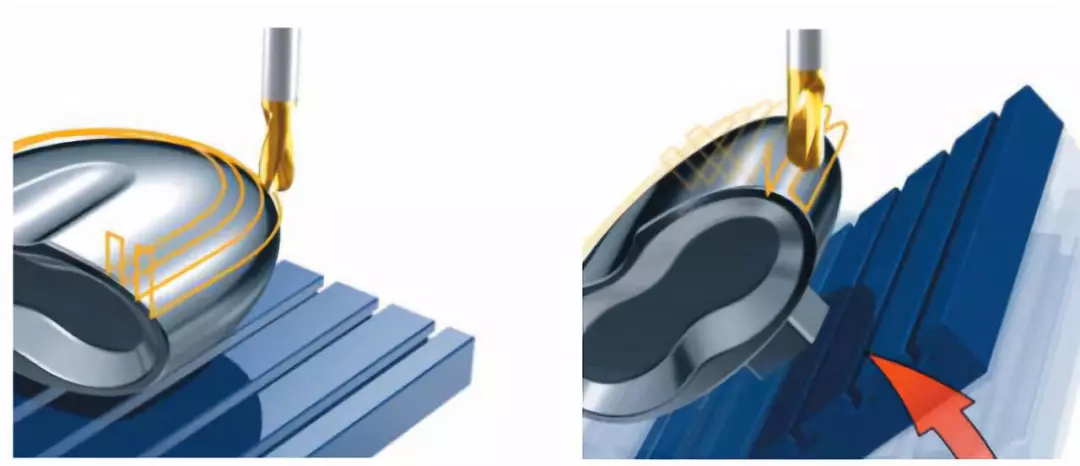

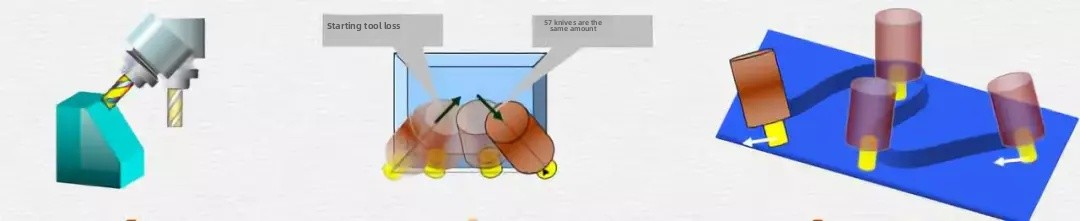

ในโหมดการตัดแบบสาม-แกนที่แสดงทางด้านซ้าย เมื่อเครื่องมือเข้าใกล้ด้านบนหรือขอบของชิ้นงาน เอฟเฟกต์การตัดจะค่อยๆ ลดลง เพื่อรักษาสถานะการตัดที่เหมาะสมที่สุดในตำแหน่งเหล่านี้ จำเป็นต้องหมุนโต๊ะทำงาน อย่างไรก็ตาม เพื่อดำเนินการกับพื้นผิวที่ไม่ปกติอย่างสมบูรณ์ จำเป็นต้องหมุนโต๊ะทำงานบ่อยๆ ในมุมที่ต่างกัน เป็นที่น่าสังเกตว่าเครื่องมือกลห้า-แกนสามารถหลีกเลี่ยงสถานการณ์ที่ความเร็วเชิงเส้นของจุดศูนย์กลางของหัวกัดบอล-ลดลงเหลือ 0 ได้อย่างมีประสิทธิภาพ ดังนั้นจึงรับประกันคุณภาพการประมวลผลพื้นผิวที่ดีขึ้น
2. หลีกเลี่ยงการรบกวนเครื่องมืออย่างมีประสิทธิภาพ

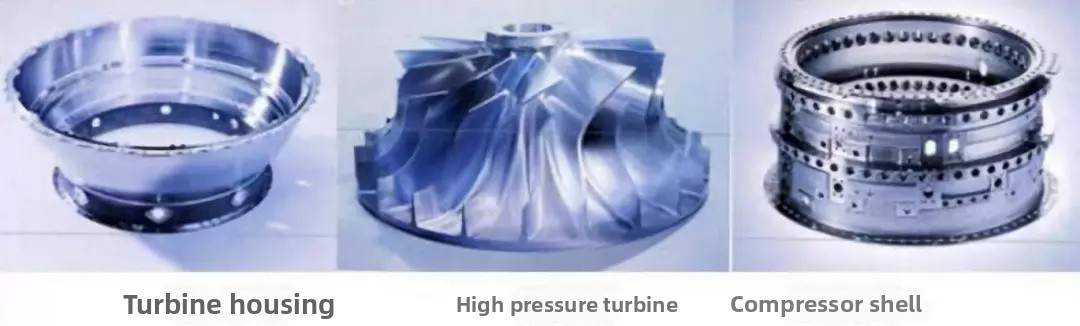

สำหรับชิ้นส่วนที่ซับซ้อน เช่น ใบพัด ใบมีด และใบพัดรวมในสาขาการบินและอวกาศ อุปกรณ์สาม-แกนไม่สามารถตอบสนองมาตรฐานกระบวนการได้เนื่องจากปัญหาการรบกวน แต่เครื่องมือกลแบบแกนห้า-ก็สามารถทำงานได้ นอกจากนี้ เครื่องมือกลห้า-แกนยังสามารถใช้เครื่องมือที่สั้นกว่าในการประมวลผล เพิ่มความแข็งแกร่งของระบบ ลดประเภทและจำนวนเครื่องมือ และหลีกเลี่ยงการใช้เครื่องมือพิเศษ สำหรับเจ้าของธุรกิจ นั่นหมายความว่าเครื่องมือกลห้า-แกนช่วยให้คุณประหยัดค่าใช้จ่ายด้านเครื่องมือได้มาก!
3.ลดจำนวนเวลาในการจับยึดและดำเนินการห้า-ด้านให้เสร็จสิ้นในการจับยึดครั้งเดียว
เครื่องแมชชีนนิ่งเซ็นเตอร์ห้า-แกนช่วยเพิ่มความแม่นยำในการประมวลผลได้อย่างมากโดยการลดขั้นตอนของการแปลงเกณฑ์มาตรฐาน ในการทำงานจริง จะง่ายกว่าที่จะรับประกันความแม่นยำในการประมวลผลด้วยการใช้แคลมป์เพียงอันเดียว ยิ่งไปกว่านั้น เนื่องจากเครื่องแมชชีนนิ่งเซ็นเตอร์ทั้งห้า-แกนทำให้กระบวนการประมวลผลง่ายขึ้นและลดจำนวนอุปกรณ์ที่ต้องใช้ การใช้อุปกรณ์จับยึด พื้นที่ที่ต้องการในโรงปฏิบัติงาน และค่าใช้จ่ายในการบำรุงรักษาอุปกรณ์ก็ลดลงเช่นกัน ซึ่งหมายความว่าคุณสามารถได้รับการประมวลผลและการผลิตที่มีประสิทธิภาพและสูงขึ้น-ด้วยอุปกรณ์ติดตั้งที่น้อยลง รูปแบบโรงงานที่กะทัดรัดยิ่งขึ้น และค่าบำรุงรักษาที่ลดลง!
4. ปรับปรุงคุณภาพและประสิทธิภาพของเครื่องจักร

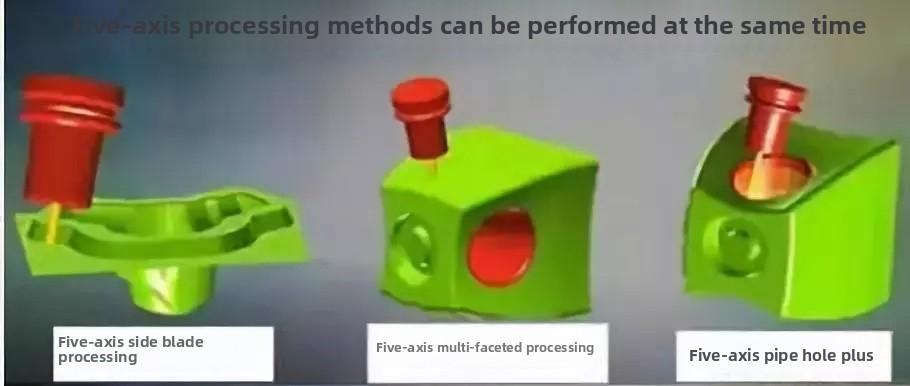

เครื่องมือกลห้า-แกนสามารถใช้การตัดด้านข้างของเครื่องมือเพื่อประสิทธิภาพการตัดเฉือนที่สูงขึ้น
5. ร่นห่วงโซ่กระบวนการผลิตและลดความซับซ้อนในการจัดการการผลิต
การประมวลผลแบบรวมของเครื่องมือเครื่อง CNC ห้า-แกนทำให้กระบวนการผลิตทั้งหมดสั้นลงอย่างมาก ทำให้การจัดการการผลิต การวางแผน และการกำหนดเวลาง่ายขึ้น โดยเฉพาะอย่างยิ่งสำหรับชิ้นงานที่ซับซ้อน เมื่อเปรียบเทียบกับวิธีการผลิตแบบหลายขั้นตอนแบบกระจายอำนาจ- ข้อดีที่แสดงโดยเครื่องมือเครื่อง CNC แบบห้า-แกนนั้นมีความสำคัญมากกว่า
6.ลดวงจรการพัฒนาผลิตภัณฑ์ใหม่ให้สั้นลง
ในองค์กรในอุตสาหกรรมการบินและอวกาศ ยานยนต์ และอุตสาหกรรมอื่นๆ ที่ต้องเผชิญกับชิ้นส่วนผลิตภัณฑ์ใหม่และแม่พิมพ์ขึ้นรูปที่มีรูปร่างที่ซับซ้อนและความต้องการความแม่นยำสูงมาก เครื่องแมชชีนนิ่งเซ็นเตอร์ซีเอ็นซีห้า-แกนได้กลายเป็นตัวเลือกในอุดมคติสำหรับการแก้ปัญหาความแม่นยำและวงจรในการประมวลผลชิ้นส่วนที่ซับซ้อนในกระบวนการพัฒนาผลิตภัณฑ์ใหม่ด้วยความยืดหยุ่นสูง ความแม่นยำสูง การบูรณาการสูง และความสามารถในการประมวลผลที่ครอบคลุม ไม่เพียงแต่ทำให้วงจรการวิจัยและพัฒนาสั้นลงอย่างมาก แต่ยังช่วยเพิ่มอัตราความสำเร็จของผลิตภัณฑ์ใหม่ได้อย่างมากอีกด้วย(文章来源:UG学习堂小胥收徒)
