ในการผลิตด้านการบินและอวกาศ ข้อกำหนดมาตรฐานคือพิกัดความเผื่อ ±0.005 มม. (0.0002 นิ้ว) หรือสูงกว่า การบรรลุความแม่นยำนี้ขึ้นอยู่กับอุปกรณ์ 5- แกนขั้นสูง เครื่องมือที่แม่นยำ กลยุทธ์ CAM ที่ปรับให้เหมาะสม และการควบคุมคุณภาพที่เข้มงวด บทความนี้จะอธิบายแนวทางปฏิบัติ รวมถึงกรณีที่เกิดขึ้นจริง และแนะนำกลยุทธ์ Mid Solution ที่กระชับสำหรับชิ้นส่วนการบินและอวกาศ
1. เหตุใดความคลาดเคลื่อน ±0.005 มม. จึงมีความสำคัญ
ส่วนประกอบด้านการบินและอวกาศมีความไวสูงต่อความปลอดภัย ความล้า และการประกอบ:
เที่ยวบิน-ส่วนสำคัญ: แท่นใบมีด, พื้นผิวการผสมพันธุ์ของวาล์ว
โครงสร้างผนังบาง-: หนาน้อยกว่า 1 มม. มีแนวโน้มที่จะเกิดการบิดเบือนจากความร้อน
คอมโพเนนต์ที่มีคุณลักษณะหลากหลาย-: ตัวเรือนหรือฉากยึดที่มีคุณสมบัติมากมายจำเป็นต้องมีการอ้างอิงข้อมูลที่สอดคล้องกัน
OEM ในยุโรปและสหรัฐอเมริกามักระบุพิกัดความเผื่อ ±0.005 มม. สำหรับขนาด คุณลักษณะทางเรขาคณิต และความแม่นยำของตำแหน่ง
2. บรรลุ ±0.005 มม. ในการผลิต
2.1 5-ความสามารถของ CNC แกน
เครื่องจักรกลการบินและอวกาศที่มีความแม่นยำสูง-อาศัย:
ความสามารถในการทำซ้ำของแกนเชิงเส้นตรง น้อยกว่าหรือเท่ากับ ±0.001 มม
ความแม่นยำของแกนหมุนน้อยกว่าหรือเท่ากับ 3 อาร์ค-วินาที
การชดเชยความร้อนและโครงสร้างที่แข็งแรง
บน-มาตรวิทยาของเครื่องจักร (โพรบ Renishaw การวัดเครื่องมือเลเซอร์)
ความสามารถในการทำซ้ำ-ในระยะยาวมีความสำคัญมากกว่าความแม่นยำของตัวอย่างเป็นครั้งคราว
2.2 การจัดการเครื่องมือ
การควบคุมอายุการใช้งานเครื่องมือสำหรับแต่ละชิ้นส่วน
ความเบี่ยงเบนของสปินเดิล น้อยกว่าหรือเท่ากับ 2 µm
ตัวจับยึดเครื่องมือขยายความร้อนและอินเทอร์เฟซ HSK
2.3 กลยุทธ์ CAM
การตัดเฉือนแบบ 5 แกนแบบใช้แคลมป์เดี่ยว-ช่วยลดข้อผิดพลาดของ Datum
การเก็บผิวกึ่งละเอียด-ช่วยให้มั่นใจได้ถึงปริมาณสต็อกที่สม่ำเสมอ
ชิ้นส่วนผนังบาง-ใช้การตัดเฉือนแบบแบ่งส่วนและเส้นทางการตัดคงที่
3. การควบคุมคุณภาพเพื่อความสม่ำเสมอ
3.1 การตรวจสอบความแม่นยำ
CMM เกรดการบินและอวกาศ- (MPE น้อยกว่าหรือเท่ากับ 1.7 + L/350 µm)
เอกสาร FAI / AS9102 / PPAP
ตรวจสอบย้อนกลับของวัสดุ เครื่องมือ และกระบวนการได้อย่างเต็มรูปแบบ
3.2 การควบคุมสิ่งแวดล้อม
ห้องควบคุมอุณหภูมิ- 20 ± 0.5 องศา
การตัดเฉือนและการตรวจสอบในเขตความร้อนเดียวกัน
4. ข้อดีของการตัดเฉือน 5 แกนสำหรับชิ้นส่วนการบินและอวกาศ
ลดการพึ่งพาฟิกซ์เจอร์และการเบี่ยงเบนของข้อมูล
ปรับปรุงความแม่นยำของตำแหน่งและเรขาคณิต
จัดการกับส่วนประกอบที่ซับซ้อน: ใบมีด ตัวเรือน โพรง บล็อกวาล์ว
ประสิทธิภาพสูงขึ้นด้วยการผลิตเป็นชุดสม่ำเสมอ

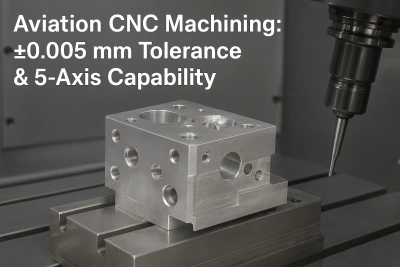

5. กรณีศึกษา: บล็อกวาล์วการบินและอวกาศมีค่า ±0.005 มม
ความต้องการ:
วัสดุ: สแตนเลส 17-4PH
คุณสมบัติ: รูไขว้, โพรงภายใน, พื้นผิวการผสมพันธุ์
ความคลาดเคลื่อน: ±0.005 มม. สำหรับตำแหน่งรู
กลยุทธ์:
การตัดเฉือนแบบ 5 แกนแบบใช้แคลมป์เดี่ยว-สำหรับคุณลักษณะที่สำคัญทั้งหมด
การเบี่ยงเบนหนีศูนย์ของเครื่องมือ น้อยกว่าหรือเท่ากับ 2 µm เพื่อการเก็บผิวละเอียดอย่างแม่นยำ
การแบ่งส่วนกึ่งสำเร็จ-ด้วยเส้นทางการตัดคงที่
เปิด-การตรวจวัดเครื่องจักรและการชดเชยความร้อน
ผลลัพธ์:
ความแม่นยำของตำแหน่งรู ±0.003–0.004 มม
ชุดงาน 100 ชิ้นโดยไม่ต้องทำใหม่
ซัพพลายเออร์ได้รับการอนุมัติให้-ผลิตอากาศยานในระยะยาว
ข้อมูลนี้แสดงให้เห็นว่าการวางแผนอย่างเป็นระบบและความสามารถแบบ 5 แกนเปลี่ยนพิกัดความเผื่อ ±0.005 มม. ให้เป็นผลลัพธ์ชุดงานที่เชื่อถือได้ได้อย่างไร
6. แนวทางแก้ไขระดับกลาง: กลยุทธ์การบินและอวกาศเชิงปฏิบัติ
Mid Solution นำเสนอขั้นตอนที่กระชับและนำไปปฏิบัติได้เพื่อให้ได้ความแม่นยำด้านการบินและอวกาศ:
หนึ่ง-การไหล 5 แกนของ Datum– รวมคุณสมบัติที่สำคัญไว้ในระบบพิกัดเดียว ลดการเคลื่อนตัวของตำแหน่ง
เครื่องแบบสต็อกกึ่งสำเร็จรูป-– รักษาปริมาณสต๊อกคงเหลือที่สม่ำเสมอสำหรับผนังบาง-และชิ้นส่วนโพรงลึกเพื่อลดการเสียรูป
เทมเพลตเครื่องมือและชิ้นงาน– เทมเพลตที่กำหนดไว้ล่วงหน้าสำหรับอายุการใช้งานของเครื่องมือ วัสดุ และกลยุทธ์คุณสมบัติ ช่วยให้มั่นใจได้ถึงผลลัพธ์ที่สม่ำเสมอ
บน-ลูปมาตรวิทยาของเครื่องจักร– การตรวจวัดแบบเรียลไทม์-พร้อมการชดเชยความร้อนช่วยลดความแปรผันของแบทช์ โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนไทเทเนียมหรือ Inconel
กลยุทธ์เหล่านี้เปลี่ยนความแม่นยำของ CNC ในอุตสาหกรรมการบินและอวกาศจากประสบการณ์-มาเป็นพื้นฐานอย่างเป็นระบบและทำซ้ำได้.
7. บทสรุป
การบรรลุพิกัดความเผื่อ ±0.005 มม. ในการตัดเฉือน CNC ในอุตสาหกรรมอากาศยาน ต้องใช้ระบบที่สมบูรณ์:
อุปกรณ์ 5 แกนระดับสูง-
การจัดการเครื่องมือที่เข้มงวด
กลยุทธ์ CAM ที่ปรับให้เหมาะสม
QA ที่ครอบคลุมและการตรวจสอบ
การควบคุมความร้อนที่เสถียร
เมื่อรวมกันแล้ว แนวทางปฏิบัติเหล่านี้ทำให้มั่นใจได้ว่าส่วนประกอบการบินและอวกาศที่มีความแม่นยำสูง-ทำซ้ำได้ ซึ่งเหมาะสำหรับข้อกำหนด OEM ของยุโรปและสหรัฐอเมริกา
