การตัดเฉือน CNC ทางการแพทย์: คู่มือวิศวกรกระบวนการเกี่ยวกับวัสดุ ความคลาดเคลื่อน และ DFM สำหรับส่วนประกอบของอุปกรณ์ - ข่าว

เหตุผล H1:วิศวกรออกแบบที่ค้นหาคำนี้ไม่ได้มองหาภาพรวมอุตสาหกรรม - พวกเขาต้องการคำตอบระดับกระบวนการ-ก่อนที่จะเผยแพร่ภาพวาด ชื่อนี้ส่งสัญญาณอย่างนั้น

คุณเพิ่งได้รับข้อเสนอแนะจาก DFM เกี่ยวกับกรงสันหลัง Ti-6Al-4V: แผ่นใยภายใน 0.6 มม. กำลังทำเครื่องหมายว่าเข้าถึงเครื่องมือได้ และการเรียก Ra 0.4 μm บนพื้นผิวตลับลูกปืนหมายถึงการผ่านขั้นสุดท้ายที่จะเพิ่มรอบเวลาของคุณเป็นสองเท่า หัวหน้าโครงการของคุณต้องการทราบว่าชุดพิกัดความเผื่อสามารถยึดได้โดยไม่ต้องเจียระไนหรือไม่ ฟังดูคุ้นเคยใช่ไหม?

alt=

นั่นคือความเป็นจริงในชีวิตประจำวันของเครื่องจักร CNC ทางการแพทย์ ชิ้นส่วนมีขนาดเล็ก วัสดุต่างๆ ต่อสู้กลับ และเอกสารกำกับดูแลต้องผ่านการตรวจสอบจาก FDA ที่อ่านหมายเลขล็อตสำหรับกีฬา คู่มือนี้จะอธิบายการตัดสินใจเกี่ยวกับกระบวนการที่สำคัญก่อนที่ไฟล์ STEP ของคุณจะไปถึงเครื่อง - การเลือกวัสดุ กลยุทธ์ความทนทาน กับดัก DFM เฉพาะสำหรับส่วนประกอบของอุปกรณ์ และสิ่งที่เปลี่ยนแปลงในด้านการปฏิบัติตามข้อกำหนดในปี 2026

การตัดเฉือนที่มีความแม่นยำมาตรฐานทำให้คุณได้ ±0.01 มม. บนอะลูมิเนียม และเรียกได้ว่าเป็นรายวัน งานอุปกรณ์การแพทย์ซ้อนข้อจำกัดเพิ่มเติมนอกเหนือจากความถูกต้องของมิติ: ความเข้ากันได้ทางชีวภาพตาม ISO 10993, การตรวจสอบย้อนกลับแบบเต็มล็อต, กระบวนการทำความสะอาดที่ได้รับการตรวจสอบ และ - ณ เดือนกุมภาพันธ์ 2026 - การปฏิบัติตามกฎระเบียบระบบการจัดการคุณภาพ (QMSR) ใหม่ของ FDA ซึ่งรวมเอา ISO 13485:2016 อย่างเป็นทางการไว้ใน 21 CFR ส่วนที่ 820 (ที่มา: FDA.gov มีผลใช้บังคับในวันที่ 2 กุมภาพันธ์ 2026) หากพันธมิตรด้านการตัดเฉือนของคุณไม่ได้อัปเดตระบบคุณภาพของตนเพื่อให้สอดคล้องกับ QMSR รายงานการตรวจสอบของพวกเขาจะไม่ผ่านการรวบรวมในการส่งครั้งต่อไปของคุณ

ตลาดอุปกรณ์การแพทย์ทั่วโลกมีมูลค่าประมาณ 679 พันล้านเหรียญสหรัฐในปี 2568 และโครงการ Precedence Research จะมีมูลค่าประมาณ 720 พันล้านเหรียญสหรัฐในปี 2569 โดยขยายตัวที่ CAGR ที่ 5.94% จนถึงปี 2578 การย่อส่วน แพลตฟอร์มการผ่าตัดด้วยหุ่นยนต์ และ-การปลูกถ่ายเฉพาะผู้ป่วยกำลังผลักดันการเติบโตดังกล่าว - และทั้งหมดต้องการส่วนประกอบเครื่องจักรที่มีคุณสมบัติที่เข้มงวดยิ่งขึ้นและวัสดุที่แข็งกว่าทศวรรษที่แล้ว

สำหรับวิศวกรออกแบบ สิ่งที่ต้องคำนึงถึงในทางปฏิบัติ: ซัพพลายเออร์ด้านเครื่องจักร CNC สำหรับชิ้นส่วนทางการแพทย์ของคุณไม่ได้เป็นเพียงผู้ขายเท่านั้น สิ่งเหล่านี้เป็นส่วนเสริมของห่วงโซ่การตรวจสอบการออกแบบของคุณ

การเลือกวัสดุสำหรับส่วนประกอบอุปกรณ์เป็นการเจรจาสาม-ระหว่างความต้องการด้านการทำงานของศัลยแพทย์ ความเป็นจริงของกระบวนการของช่างเครื่อง และไฟล์ข้อบังคับ ต่อไปนี้คือการเปรียบเทียบวัสดุเกรดทางการแพทย์ทั่วไป-ที่มีจำหน่ายตามท้องตลาด

วัสดุ	การใช้งานทั่วไป	คะแนนความสามารถในการแปรรูป	ความท้าทายที่สำคัญของ CNC	พื้นผิวสำเร็จได้
Ti-6Al-4V (เกรด 5)	กรงกระดูกสันหลัง, สกรูกระดูก, ก้านสะโพก	การสึกหรอของเครื่องมือสูงต่ำ -	ความร้อนสะสมที่ขอบเม็ดมีด ต้องการน้ำยาหล่อเย็นน้ำท่วม + Vc ต่ำ	Ra 0.4–0.8 μm (กลึง); Ra 0.05 μm (ขัดเงา)
316L / 316LVM สแตนเลส	เครื่องมือผ่าตัด รางตัด ถาด	ปานกลาง	งานแข็งตัวหากอยู่อาศัย รักษาอัตราการป้อนให้คงที่	Ra 0.2–0.4 ไมโครเมตร
CoCrMo (ASTM F75)	ส่วนประกอบของกระดูกต้นขา โครงฟัน	สารขัดถูต่ำ -	การสึกหรอด้านข้างอย่างรวดเร็ว ควรเลือกใช้เม็ดมีดเซรามิกหรือ CBN	Ra 0.2–0.6 ไมโครเมตร
พีค (Victrex 450G)	อุปกรณ์ยึดกระดูกสันหลัง การปลูกถ่ายกะโหลก หัวทดลอง	สูง - แต่ไวต่ออุณหภูมิ-	Melting at >หน้าสัมผัสเครื่องตัด 250 องศา; ไม่อนุญาตให้มีสารหล่อเย็นตกค้างบนชิ้นส่วนเกรดรากฟันเทียม-	Ra 0.4–1.0 ไมโครเมตร
อะลูมิเนียม 6061-T6 / 7075-T6	ตัวเรือนเครื่องมือ จิ๊ก กล่องหุ้มที่ไม่ใช่-แบบฝัง	สูง	ผนังบาง-บิดเบี้ยวจากความเค้นตกค้าง ต้องการการบรรเทาความเครียดระหว่างการกัดหยาบและการเก็บผิวละเอียด	Ra 0.2–0.4 ไมโครเมตร
นิทินอล (NiTi)	ส่วนประกอบขดลวด, ทิปไกด์ไวร์	ต่ำมาก	ต้องรักษาคุณสมบัติของหน่วยความจำ-รูปร่างไว้ ใส่ความร้อนน้อยที่สุด ไม่มีการป้อนที่รุนแรง	Ra 0.8–1.6 ไมโครเมตร

หมายเหตุประการหนึ่งเกี่ยวกับ PEEK: วิศวกรออกแบบจำนวนมากใช้หลักการนี้ในเรื่องของรังสีโดยไม่รู้ว่าเกรด PEEK ของรากฟันเทียม (PEEK-OPTIMA หรือเทียบเท่า) จำเป็นต้องมีห่วงโซ่การดูแลที่ได้รับการบันทึกไว้และไม่ขาดตอนตั้งแต่ล็อตเรซินไปจนถึงชิ้นส่วนที่เสร็จสมบูรณ์ หากร้านขายเครื่องจักรของคุณตัด PEEK บนฟิกซ์เจอร์เดียวกับที่ใช้สเตนเลส 303 เมื่อวานนี้ คุณมีความเสี่ยงในการปนเปื้อนที่จะเกิดขึ้นในระหว่างการทดสอบความเข้ากันได้ทางชีวภาพ

เข้มงวดมากขึ้นไม่ได้ดีกว่าเสมอไป แถบพิกัดความเผื่อทุกเส้นที่คุณปรับให้แน่นเกินกว่าที่ฟังก์ชันต้องการจะเพิ่มค่าใช้จ่าย - รอบมากขึ้น การป้อนช้าลง ใน-การวัดกระบวนการ และบางครั้งอาจมีการบดหรือการขัดขั้นที่สอง ตารางด้านล่างนี้จะแมปช่วงพิกัดความเผื่อกับความเป็นจริงของกระบวนการ

วงความอดทน	กระบวนการทั่วไป	ผลกระทบด้านต้นทุนโดยประมาณ	เมื่อใดที่ต้องระบุ
±0.1 มม	การกัด 3 แกนมาตรฐาน การตั้งค่าครั้งเดียว	พื้นฐาน	คุณลักษณะตัวเรือนที่ไม่สำคัญ- รูระบายอากาศ
±0.025 มม	3 แกนหรือ 5 แกนพร้อมโพรบ ฟิกซ์เจอร์แบบควบคุม	1.2–1.5× เส้นพื้นฐาน	อินเทอร์เฟซการจับคู่ คุณลักษณะการจัดตำแหน่ง กด-ให้พอดีกับรู
±0.01 มม	5-แกนพร้อม-การวัดในกระบวนการ สภาพแวดล้อมที่มีการควบคุมอุณหภูมิ	2–3× พื้นฐาน	ที่นั่งแบริ่ง, ล็อคเรียวเรียว, พื้นผิวการปิดผนึก
±0.005 มม	การกลึงที่แม่นยำ (ประเภท-สวิส) หรือการเจียรแบบจิ๊ก ตรวจสอบ CMM{1}} แล้ว	3–5× พื้นฐาน	โปรไฟล์เกลียวกระดูก บ่าวาล์ว รหัสเจาะขนาดเล็ก-
±0.002 มม	การกลึง/การเจียรระดับไมครอน-ระดับไมครอน เซลล์-ควบคุมสภาพอากาศ 100% CMM	5–10× พื้นฐาน	รูแบบออปติคัล, เทเปอร์ที่มีความแม่นยำสูง-พอดี, ต้นแบบการสอบเทียบ

ที่ MID เราจับยึด ±0.002 มม. เป็นประจำบนเครื่องกลึงแบบสวิส-ของเราสำหรับสกรูกระดูกเรียวยาวและหลักยึดฟัน แต่เราจะดันภาพวาดที่เรียก ±0.005 มม. บนพื้นกระเป๋า 100 มม. ใน 7075 - ไม่ใช่เพราะเราไม่สามารถตีตัวเลขได้ในการวิ่งแบบควบคุม แต่เนื่องจากค่าสัมประสิทธิ์การขยายตัวทางความร้อนของอะลูมิเนียม (23.1 µm/m· องศา ) หมายความว่าการเปลี่ยนแปลงโดยรอบ 2 องศาในระหว่างแบทช์จะกินงบประมาณความอดทนของคุณครึ่งหนึ่ง การแก้ไขอาจเป็นข้อกำหนดสภาพแวดล้อมที่เข้มงวดมากขึ้นหรือความคลาดเคลื่อนที่ผ่อนคลายด้วยโครงร่าง Datum ที่ใช้งานได้ เราอยากจะพูดคุยเรื่องนั้นที่ DFM มากกว่าที่จะค้นพบมันในการตรวจสอบขั้นสุดท้าย

Ti-6Al-4V เป็นอัลลอยด์เทียมเริ่มต้นด้วยเหตุผลที่ดี - ความเข้ากันได้ทางชีวภาพที่ดีเยี่ยม ความแข็งแรงต่อน้ำหนักสูง และการผสานรวมกระดูกที่ได้รับการพิสูจน์แล้ว นอกจากนี้ยังเป็นหนึ่งในวัสดุที่ไม่อาจให้อภัยได้มากที่สุดบนสปินเดิล CNC

ต่อไปนี้จะเกิดอะไรขึ้นหากคุณปฏิบัติต่อไทเทเนียมเหมือนเหล็ก: ชิปไม่แตกหักหมดจด ความร้อนจะมุ่งไปที่คมตัดแทนที่จะระเหยไปพร้อมกับชิป และงาน-ชั้นพื้นผิวที่แข็งขึ้นภายใต้การผ่านครั้งล่าสุดของคุณจะต่อสู้กับครั้งถัดไป การสึกหรอของหลุมจะเร่งขึ้น และหากเม็ดมีดของคุณเสียกลาง-การตัดไทเทเนียมเปล่ามูลค่า 400 เหรียญสหรัฐ คุณจะต้องทำให้ชิ้นส่วนและเครื่องมือเสียหาย

แนวทางกระบวนการที่ใช้ได้ผล - และเราmเครื่องจักรกลซีเอ็นซีทางการแพทย์เซลล์ทำงานทุกวัน - สร้างขึ้นจากสามเสาหลัก:

พารามิเตอร์การตัดที่ปรับมาเพื่อการจัดการความร้อน ไม่ใช่อัตราการขจัดเนื้อโลหะบน Ti-6Al-4V โดยทั่วไปเราใช้ความเร็วพื้นผิว 40–60 ม./นาทีด้วยคาร์ไบด์เคลือบ ซึ่งจะลดลงเหลือ 25–35 ม./นาทีในการกลึงเก็บผิวละเอียด ซึ่งความสมบูรณ์ของคมตัดมีความสำคัญมากกว่าปริมาณงาน โหลดเศษจะอยู่ที่มากกว่า 0.08 มม./ฟัน เพื่อให้เศษมีความหนาเพียงพอในการนำความร้อนออกจากบริเวณที่เกิดการตัด ทินเนอร์ลงแล้วความร้อนจะยังคงอยู่ในชิ้นงาน

การกัดแบบโทรคอยด์เพื่อการกัดแบบหลุม ไม่ใช่การกัดแบบร่องการเซาะร่องไทเทเนียมเต็ม-เป็นการทำลายเครื่องมือ เส้นทางเครื่องมือแบบโทรคอยด์ (หรือ "แบบปรับได้") ช่วยให้การเข้าใช้งานในแนวรัศมีต่ำ - โดยทั่วไปคือ 8–12% ของเส้นผ่านศูนย์กลางหัวกัด - ในขณะที่ยังคงรักษาภาระการคายเศษที่สม่ำเสมอผ่านทางส่วนโค้ง จุดตัดสินใจที่สำคัญ: หากอัตราส่วนขนาดพกพาของคุณเกินความลึก 4:1- ถึง{-ความกว้าง ให้เปลี่ยนจากกลยุทธ์แบบโทรคอยด์เป็นแบบดิ่งลง-การหยาบ (แกน Z-) ที่อัตราส่วนกว้างยาวสูง แรงตัดด้านข้างในเส้นทางโทรคอยด์ทำให้เกิดการโก่งตัวของเครื่องมือซึ่งแสดงเป็นเทเปอร์ผนัง

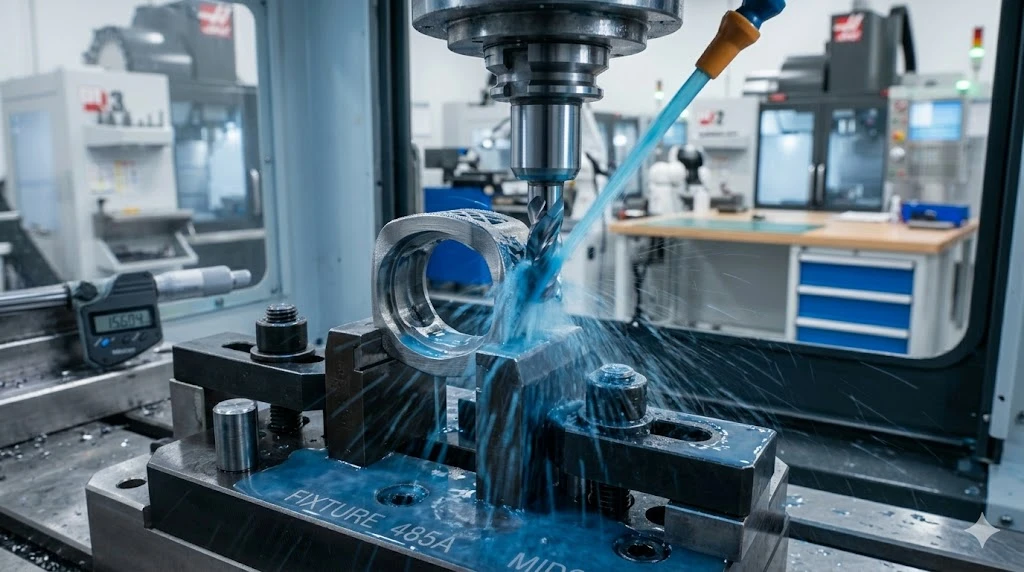

การส่งน้ำหล่อเย็นถึงจุดตัดจริงน้ำหล่อเย็นผ่าน-สปินเดิลที่แรงดันขั้นต่ำ 70 บาร์ มุ่งไปที่คมตัด ไม่ใช่บริเวณใกล้เคียงทั่วไป ในเซลล์ไทเทเนียม 5- แกนของเรา เราใช้หัวฉีดน้ำหล่อเย็นแบบตั้งโปรแกรมได้ซึ่งจะติดตามมุมของเครื่องมือแบบเรียลไทม์ สารหล่อเย็นน้ำท่วมจากท่อภายนอกดีกว่าไม่มีเลย แต่จะไม่ทะลุเข้าไปในหลุมลึกใน Ti-6Al-4V - มวลของชิปจะบล็อกมัน และจบลงด้วยการไล่ระดับความร้อนที่ทำให้ชิ้นส่วนบิดเบี้ยว

ss blocks it, and you end up with a thermal gradient that warps

วิศวกรออกแบบไม่จำเป็นต้องบรรยายเรื่อง DFM แต่คุณสมบัติบางอย่างที่ทำงานได้ดีในการสร้างต้นแบบทำให้เกิดปัญหาในระดับการผลิตส่วนประกอบทางการแพทย์ เหล่านี้คือผู้กระทำผิดซ้ำที่เราตั้งค่าสถานะไว้ในการตรวจสอบของ DFM:

รัศมีมุมภายในเล็กกว่าเครื่องมือของคุณรัศมีมุมภายใน 0.2 มม. บนหลุมไทเทเนียมหมายถึงดอกเอ็นมิลล์ 0.4 มม. ซึ่งเบี่ยงเบน สะท้าน และสึกหรออย่างรวดเร็ว หากรัศมีมุมของคุณสามารถอยู่ที่ 0.5 มม. คุณจะปลดล็อกเครื่องมือ 1.0 มม. โดยมีความแข็ง 6 เท่า ถามตัวเองว่า: จริงๆ แล้วส่วนที่ผสมพันธุ์จำเป็นต้องมีมุมที่แหลมคมไหม หรือมันเป็นค่าเริ่มต้นจากเครื่องมือ CAD fillet?

ความหนาของผนังต่ำกว่า 0.5 มม. บนอลูมิเนียมผนังอะลูมิเนียมบางจะเบนไปตามแรงตัดและสปริงกลับหลังการตัดเฉือน ผลลัพธ์: ใน-พิกัดความเผื่อบนเครื่องจักร นอก-ของ-พิกัดความเผื่อบน CMM 20 นาทีต่อมาเมื่อความเค้นตกค้างกระจายตัวใหม่ แนวทางของเราที่ MID คือการหยาบทั้งสองข้าง คลายความเครียด- (การแก่ตามธรรมชาติที่อุณหภูมิห้องเป็นเวลา 24–72 ชั่วโมง หรือควบคุมวงจรความร้อนที่ 175–200 องศาสำหรับอุณหภูมิ T6) จากนั้นจึงเสร็จสิ้น การดำเนินการนี้จะเพิ่มเวลารอบการทำงานแต่ทำให้ผนังตั้งตรง

การเรียกเกลียว-โดยไม่ระบุคลาสเกลียวบนสกรูกระดูกหมายเหตุ "M2 × 0.4" ที่ไม่มีการกำหนดคลาสจะทำให้ค่าความคลาดเคลื่อนของเกลียวเปิดกว้างสำหรับการตีความ สำหรับสกรูเกรดรากฟันเทียม- ให้ระบุขั้นต่ำ 6H/6g และหากสกรูเข้าคู่กับหัวโพลีแอกเชียล ให้ระบุข้อกำหนดการวัดเชิงฟังก์ชันอย่างชัดเจน ของคุณเครื่องจักรกลซีเอ็นซีที่มีความแม่นยำซัพพลายเออร์ควรตรวจสอบเกลียวด้วยเกจเกลียวที่ปรับเทียบแล้ว ไม่ใช่เพียงตรวจสอบ go/no{0}}go

เกิน-พื้นผิวที่ทนทานซึ่งไม่เคยสัมผัสกับสิ่งใดเลยเรามักจะเห็นภาพวาดที่ทุกพื้นผิวมีค่า ±0.01 มม. เนื่องจากมีการนำบล็อกพิกัดความเผื่อมาใช้ทั่วโลก ปรับพื้นผิวที่ใช้งานไม่ได้-เป็น ±0.05 มม. หรือกว้างกว่า และค่าใช้จ่ายของคุณลดลง - ไม่ใช่เพราะเครื่องจักรไม่สามารถกดจำนวนที่เข้มงวดกว่านี้ได้ แต่เป็นเพราะพื้นผิวน้อยลงใน-การตรวจสอบกระบวนการและการตรวจสอบ CMM 100%

การเปลี่ยนแปลงด้านกฎระเบียบที่ใหญ่ที่สุดที่ส่งผลต่อการตัดเฉือน CNC ทางการแพทย์ในปีนี้มีผลบังคับใช้แล้ว เมื่อวันที่ 2 กุมภาพันธ์ 2026 QMSR ของ FDA ได้เข้ามาแทนที่กฎระเบียบระบบคุณภาพ (QSR) เดิมภายใต้ 21 CFR ส่วนที่ 820 ซึ่งรวมเอา ISO 13485:2016 อย่างเป็นทางการโดยการอ้างอิง (ที่มา: FDA.gov) กรอบการตรวจสอบ QSIT แบบเก่าถูกยกเลิกในวันเดียวกัน

สิ่งนี้หมายความว่าในทางปฏิบัติสำหรับห่วงโซ่อุปทานการตัดเฉือนของคุณ: ผู้ผลิตตามสัญญาใดๆ ที่ผลิตส่วนประกอบอุปกรณ์สำเร็จรูปในขณะนี้จำเป็นต้องมีระบบคุณภาพที่สอดคล้องกับ ISO 13485:2016 อย่างชัดเจน ไม่ใช่แค่ "เทียบเท่า" กับ QSR แบบเก่า หากคุณยื่น PMA หรือ 510(k) หลังจากเดือนกุมภาพันธ์ 2026 เอกสารด้านคุณภาพของซัพพลายเออร์ของคุณจะต้องอ้างอิงกรอบงาน QMSR ไม่ใช่ภาษา QSR ที่เลิกใช้แล้ว

alt=

ที่ MID ระบบคุณภาพของเราดำเนินการภายใต้การปฏิบัติตามมาตรฐาน ISO 13485 ตั้งแต่ก่อนการเปลี่ยนแปลง QMSR - ดังนั้นสำหรับลูกค้าของเรา การจัดแนวเอกสารจึงตรงไปตรงมา แต่ถ้าคุณกำลังประเมินใหม่บริการเครื่องจักรกลซีเอ็นซีสำหรับโปรแกรมทางการแพทย์ ให้ถามเป็นพิเศษ: "QMS ของคุณสอดคล้องกับ ISO 13485:2016 ตามที่ QMSR อ้างอิงหรือไม่" หากคำตอบไม่ชัดเจน ให้ค้นหาต่อไป

การมีส่วนร่วมทางการแพทย์โดยทั่วไปที่ MID เป็นไปตามลำดับที่ออกแบบมาเพื่อตรวจจับปัญหาตั้งแต่เนิ่นๆ:

คุณส่งไฟล์ STEP และภาพวาด 2 มิติด้วย GD&T ทีมวิศวกรกระบวนการของเราดำเนินการตรวจสอบ DFM ภายใน 48 ชั่วโมง - ไม่ใช่คะแนนความสามารถในการผลิตทั่วไป แต่เป็นการเรียกเฉพาะ-: รัศมีนี้ต้องเปิดออก ความคลาดเคลื่อนนี้จำเป็นต้องมีการอ้างอิงข้อมูล คุณลักษณะนี้เหมาะสำหรับการกลึงแบบสวิสมากกว่าการกัด 5 แกน เราทำเครื่องหมายภาพวาดและส่งกลับไปเพื่อหารือกัน

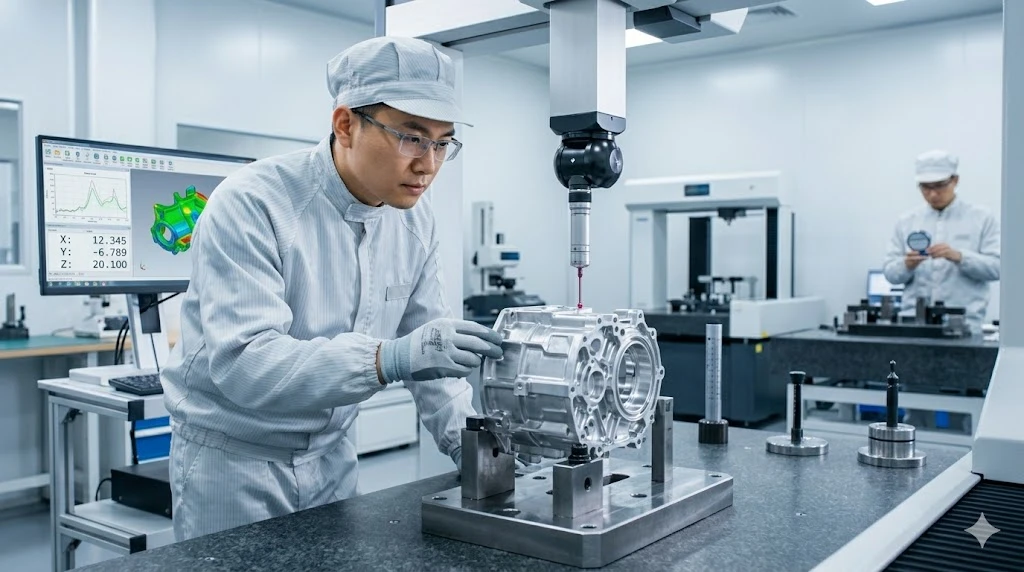

เมื่อการออกแบบถูกล็อคแล้ว เราจะสร้างแผนกระบวนการที่ระบุฟิกซ์เจอร์ การเลือกเครื่องมือ กลยุทธ์การตัด (รวมถึงการตัดสินใจแบบโทรคอยด์เทียบกับการดิ่งลงที่กล่าวถึงข้างต้นสำหรับไทเทเนียม) ใน-จุดตรวจสอบกระบวนการ และการตรวจสอบ CMM ขั้นสุดท้าย สำหรับชิ้นส่วนเกรดรากฟันเทียม- แผนดังกล่าวจะรวมการตรวจสอบใบรับรองวัสดุ การตรวจสอบการทำความสะอาด และบรรจุภัณฑ์ที่ตรงตามข้อกำหนดในการฆ่าเชื้อของคุณ

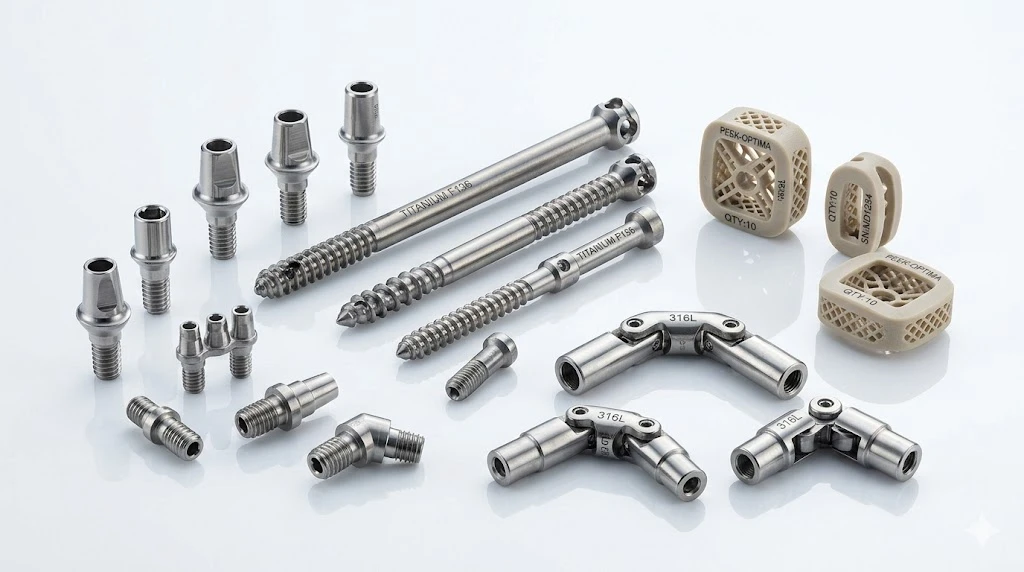

ร้านเราวิ่งซีเอ็นซี 5 แกนและเครื่องกลึงแบบสวิส-ที่สั่งสมความรู้ด้านกระบวนการมามากกว่า 30 ปีในทีมงาน เราตัดเฉือน Ti-6Al-4V, 316LVM, CoCr, PEEK และอะลูมิเนียมอัลลอยด์ทุกวันสำหรับลูกค้าด้านการบินและอวกาศ การแพทย์ เซมิคอนดักเตอร์ และหุ่นยนต์ ซึ่งหมายความว่าคลังอุปกรณ์ติดตั้งและคลังเครื่องมือของเราครอบคลุมรูปทรงทางการแพทย์ส่วนใหญ่แล้วโดยไม่มีค่าติดตั้งแบบกำหนดเอง

nts - which means our fixture library and tooling inventory already cover most medical geometries without custom setup c

สำหรับโลหะเกรดทางการแพทย์ส่วนใหญ่- (ไทเทเนียม สเตนเลส CoCr) ให้ระบุรัศมีมุมภายในขั้นต่ำ 0.5 มม. ในทุกที่ที่การออกแบบอนุญาต ซึ่งช่วยให้ช่างเครื่องสามารถใช้ดอกเอ็นมิลล์เส้นผ่านศูนย์กลาง 1.0 มม. - ซึ่งแข็งพอที่จะจับงานตัดโลหะผสมแข็งได้อย่างมั่นคงโดยไม่มีการสะท้าน ลดลงเหลือรัศมี 0.25 มม. แล้วคุณบังคับเครื่องมือขนาด 0.5 มม. ที่ทำงานด้วยอัตราป้อนที่ช้ากว่า สึกหรอเร็วกว่า และเสี่ยงต่อการแตกหักในกระเป๋าที่ลึกกว่า หากรูปทรงการผสมพันธุ์ของคุณต้องการมุมที่แคบกว่านี้จริงๆ ให้พิจารณาการใช้งาน EDM รองบนคุณสมบัตินั้นเพียงอย่างเดียว แทนที่จะจำกัดการทำงานของ Pocket ทั้งหมด

ใช่ แต่ขึ้นอยู่กับฟีเจอร์และสภาพแวดล้อม บนรูหรือ OD ที่กลึง เครื่องสวิสและเครื่องกลึงของเราจับยึดอลูมิเนียม ±0.005 มม. เป็นประจำ - สิ่งสำคัญคือความเสถียรทางความร้อนและสภาพวัสดุที่สม่ำเสมอ บนพื้นกระเป๋าที่ผ่านการขัดซึ่งมีความยาว 100 มม. ความท้าทายคือการขยายตัวทางความร้อนของอะลูมิเนียม การแกว่งของอุณหภูมิ 2 องศาระหว่างการตัดเฉือนจะเปลี่ยนขนาด 100 มม. ประมาณ 4.6 µm - พิกัดความเผื่อทั้งหมดของคุณเกือบทั้งหมด เราตัดเฉือนชิ้นส่วนทางการแพทย์ที่เป็นอะลูมิเนียมในเซลล์-ที่มีการตรวจสอบอุณหภูมิและยืนยันด้วย CMM ในเขตความร้อนเดียวกัน หากชิ้นส่วนนั้นเข้าไปในชุดประกอบอุณหภูมิ-ห้อง เราก็สามารถกดตัวเลขได้ หากต้องอยู่ในสภาพแวดล้อมของร่างกายที่มีอุณหภูมิ 37 องศา ความอดทนของคุณควรอ้างอิงถึงอุณหภูมิในการทำงานนั้น

โดยตรง. ตั้งแต่วันที่ 2 กุมภาพันธ์ 2026 FDA จะตรวจสอบผู้ผลิตอุปกรณ์โดยเทียบกับ QMSR ซึ่งรวมถึง ISO 13485:2016 พันธมิตรด้านการตัดเฉือนตามสัญญาของคุณจะต้องรักษาระบบคุณภาพที่สอดคล้องกับมาตรฐาน - นี้ ซึ่งครอบคลุมถึงการควบคุมการออกแบบ การตรวจสอบความถูกต้องของกระบวนการ การตรวจสอบย้อนกลับ และการดำเนินการแก้ไข สอบถามขอบเขต ISO 13485 และยืนยันว่าครอบคลุมกระบวนการที่เกี่ยวข้องกับชิ้นส่วนของคุณ ร้านค้าที่ "ดำเนินการเพื่อการรับรอง" เท่านั้นถือเป็นความเสี่ยงต่อลำดับเวลาด้านกฎระเบียบของคุณ

ที่ MID ไม่มีขั้นต่ำ เราใช้-ต้นแบบชิ้นเดียวสำหรับการตรวจสอบการออกแบบไปจนถึงชุดการผลิตที่มีปริมาณ-ต่ำเป็นประจำ - โมเดลชุดย่อยสูง-แบบผสมขนาดเล็ก-เป็นหัวใจสำคัญของวิธีการของเราการผลิตซีเอ็นซีมีการจัดระเบียบเซลล์ สำหรับโปรแกรมทางการแพทย์ ลำดับแรกมักจะเป็น 5–10 ชิ้นสำหรับการทดสอบการทำงาน ตามด้วยการตรวจสอบความถูกต้องของกระบวนการ (โดยทั่วไปคือ 30–50 ชิ้นสำหรับการศึกษา Ppk) จากนั้นจึงดำเนินการผลิตอย่างต่อเนื่องในปริมาณใดก็ตามที่โปรแกรมต้องการ
