อย่างที่ทราบกันดีว่าการชุบอโนไดซ์แบบแข็งจะทำให้ผลิตภัณฑ์มีความหนาเพิ่มขึ้น ดังนั้น ความหนาที่เหมาะสมของฟิล์มออกไซด์จึงเป็นสิ่งสำคัญในการตอบสนองความต้องการด้านขนาดของลูกค้า
บทความนี้ใช้เพลาด้านบนรูปภาพเป็นตัวอย่างเพื่ออธิบายวิธีควบคุมความหนาของฟิล์มออกไซด์เพื่อให้ขนาดผลิตภัณฑ์ขั้นสุดท้ายถึงค่าที่คาดหวัง
สองขั้นตอนสำหรับการอโนไดซ์แบบแข็งของเพลานี้เท่านั้น:
ขั้นตอนที่ 1: ขนาดผลิตภัณฑ์กึ่งสำเร็จรูปของเพลา-ควรเป็นไปตามหลักการ "ความหนาของชั้นนอกเล็กลงและมีเส้นผ่านศูนย์กลางรูในใหญ่ขึ้น" ก่อนที่จะทำการอโนไดซ์แบบแข็ง
เนื่องจากขนาดเส้นผ่านศูนย์กลางรูในของเพลาลดลงตามความหนาของฟิล์มออกไซด์ที่เพิ่มขึ้นหลังจากการอโนไดซ์แบบแข็ง ซึ่งส่งผลให้ได้ผลิตภัณฑ์ที่ไม่ผ่านการรับรอง แม้ว่าการปฏิบัติตามหลักการข้างต้นจะหลีกเลี่ยงข้อผิดพลาดนี้และได้รับผลิตภัณฑ์สำเร็จรูปตามที่ลูกค้าต้องการ
ขั้นตอนที่ 2: ควรกำหนดช่วงการควบคุมการผลิตที่แน่นอนให้กับช่างกล เพื่อให้ลูกค้าได้ขนาดผลิตภัณฑ์สำเร็จรูปที่ต้องการหลังจากการชุบอโนไดซ์แบบแข็ง
การวิเคราะห์ช่วงการควบคุมการผลิตเฉพาะสำหรับเพลานี้มีดังนี้:
ตามที่วาดไว้ ชุบอะโนไดซ์แข็งด้วยการเคลือบ PTFE ความหนา 40±5μm นี่จะเป็น 35/3--45/3(11.667μm~15μm) สำหรับความหนาของฟิล์มออกไซด์เมื่อเพลาชุบอะโนไดซ์แข็ง และความหนาของฟิล์มออกไซด์คือ 0.0117~0.015 ในหน่วยมิลลิเมตร
ดังนั้น สูตรการคำนวณสำหรับช่วงมิติการควบคุมการผลิตที่กำหนดให้กับช่างเครื่องคือ:
ขนาดการควบคุมการผลิต=ขนาดการวาด - ขนาดความหนาของฟิล์มออกไซด์ x2
นั่นคือ: ขนาดการควบคุมการผลิต=ขนาดการวาด - [(0.0117~0.015 มม.) x2]=ขนาดการวาด - (0.0234~0.03 มม.)
บันทึก:
ความหนาของฟิล์มออกไซด์มี 2 ด้าน ดังนั้นให้นับสองเท่าในการคำนวณ
หากต้องการขนาดสุดท้ายที่แม่นยำที่สุด ควรใช้ค่าต่ำสุดของความหนาของฟิล์มออกไซด์ และ 0.02 มม. เป็นตัวเลือกที่ดีที่สุด
สามส่วนประกอบด้วยเพลานี้ และช่วงการควบคุมแต่ละส่วนมีดังนี้:

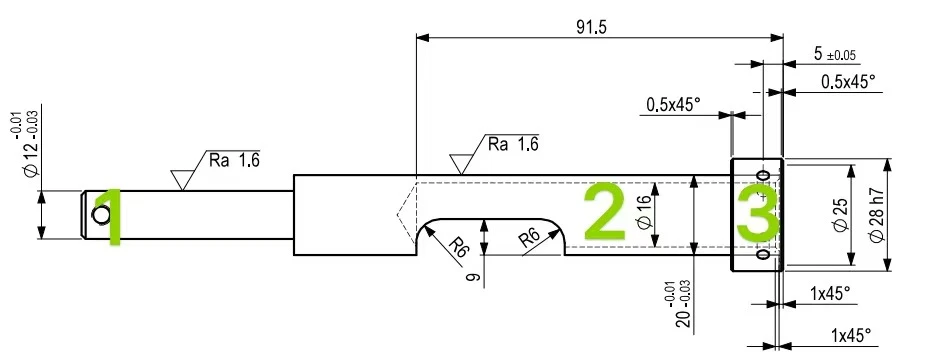

ทำเครื่องหมาย 1 ในรูปภาพ ขนาดเส้นบนและล่างของสิ่งนี้คือ 11.97~11.99 นั่นคือขนาดการควบคุมการผลิตคือ: (11.97~11.99 มม.) -0.02 มม. =11.95 ~ 11.97 มม.
ทำเครื่องหมาย 2 ในรูปภาพ ขนาดเส้นบนและล่างของสิ่งนี้คือ 19.97~19.99 นั่นคือขนาดการควบคุมการผลิตคือ: (19.97~19.99 มม.) -0.02 มม. =19.95 ~ 19.97 มม.
ทำเครื่องหมาย 1 ในรูปภาพ ขนาดเส้นบนและล่างของสิ่งนี้คือ 27.979~28 มม. (ค่าความอดทน H7 รวมกับแบบสอบถามค่าความคลาดเคลื่อนพอดี) นั่นคือขนาดการควบคุมการผลิตคือ:
(27.979~28มม.)-0.02มม.=27.959~27.98มม.
