ในช่วงเวลาที่การสื่อสาร 5G และเทคโนโลยีการตรวจจับด้วยเลเซอร์กำลังสูงกำลังเฟื่องฟู ความแม่นยำในการประมวลผลรูลึกของพรีฟอร์มใยแก้วนำแสงแก้วควอทซ์จะกำหนดประสิทธิภาพของการส่งสัญญาณแสงและอายุการใช้งานของอุปกรณ์โดยตรง เมื่อเผชิญกับความท้าทายทางอุตสาหกรรม เช่น การประมวลผลรูขนาดเล็กที่มีอัตราส่วนความลึกต่อเส้นผ่านศูนย์กลางเกิน 30:1 และการควบคุมการตกแต่งพื้นผิวระดับไมครอน ข้อจำกัดของกระบวนการแบบเดิมจึงมีความโดดเด่นมากขึ้นเรื่อยๆ จะฝ่าฟันอุปสรรคด้านความเปราะบางของวัสดุ อุปสรรคในการขจัดเศษ และการควบคุมความแม่นยำของตำแหน่งหลายรูได้อย่างไร กรณีต่อไปนี้เผยให้เห็นถึงความก้าวหน้าทางเทคโนโลยีที่สำคัญในอุตสาหกรรมใยแก้วนำแสงแบบพิเศษ
ความเป็นมาของเคส: ความท้าทายของการประมวลผลรูลึกของแก้วควอทซ์

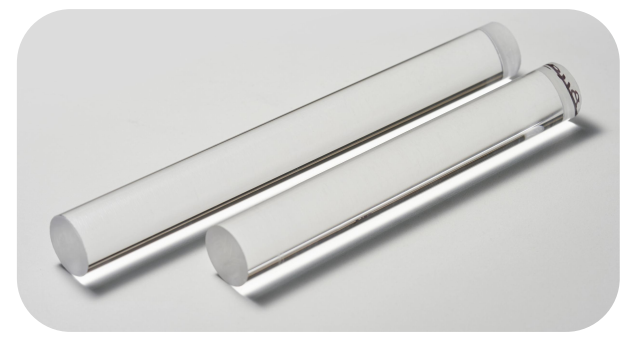

ผู้ผลิตใยแก้วนำแสงพิเศษในยุโรปและอเมริกาจำเป็นต้องประมวลผลชุดพรีฟอร์มแก้วควอตซ์สำหรับส่วนประกอบหลักของการส่งสัญญาณใยแก้วนำแสง ข้อมูลจำเพาะของผลิตภัณฑ์คือกระบอกสูบที่มีเส้นผ่านศูนย์กลาง 30 มม. และความยาว 250 มม. จำเป็นต้องดำเนินการเจาะรูทะลุสองรูที่มีเส้นผ่านศูนย์กลาง 7.8 มม. และความลึก 250 มม. ภายใน (อัตราส่วนความลึกต่อเส้นผ่านศูนย์กลาง 32:1) ข้อกำหนดความหยาบของผนังรูคือ Sa＜0.8μm และข้อผิดพลาดความขนานของทั้งสองรูจะต้องน้อยกว่า 0.02 มม. รูลึกที่มีความแม่นยำสูงดังกล่าวส่งผลโดยตรงต่อประสิทธิภาพและความน่าเชื่อถือของการส่งผ่านใยแก้วนำแสง แต่เทคโนโลยีการประมวลผลแบบดั้งเดิมนั้นยากที่จะตอบสนองความต้องการ
ปัญหาในอุตสาหกรรมและความยุ่งยากในการประมวลผล
แก้วควอตซ์ได้กลายเป็นวัสดุหลักในอุตสาหกรรมใยแก้วนำแสงชนิดพิเศษ เนื่องจากมีความแข็งสูงและมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ แต่การประมวลผลรูลึกต้องเผชิญกับปัญหาคอขวดที่สำคัญสามประการ:
ข้อบกพร่องด้านคุณภาพพื้นผิว: การเจาะแบบดั้งเดิมทำให้ผนังรูมีความหยาบเกินมาตรฐาน (Sa>0.8μm) และมีแนวโน้มที่จะเกิดรอยแตกขนาดเล็ก
ความมั่นคงไม่เพียงพอในการประมวลผลรูลึก: เมื่ออัตราส่วนความลึกต่อเส้นผ่านศูนย์กลางเกิน 30:1 การกำจัดเศษจะทำได้ยาก ส่งผลให้เครื่องมือแตกหักและมีอัตราเศษสูงถึง 50%;
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0.03มม.
โซลูชั่นที่เป็นนวัตกรรม: กระบวนการอัลตราโซนิกและการควบคุมแบบไดนามิก
เพื่อตอบสนองต่อปัญหาข้างต้น บริษัทชั้นนำในอุตสาหกรรมใช้เทคโนโลยีอัลตราโซนิกกรีนและเทคโนโลยีการขุดเจาะและการกัดที่มีประสิทธิภาพ รวมกับระบบการตัดเฉือนที่มีความแม่นยำ:
"การตัดด้วยแรงสั่นสะเทือนอัลตราโซนิก": ลดแรงตัดด้วยการสั่นสะเทือนความถี่สูง 20-40kHz ลดการยุบตัวของขอบและความเสียหายของพื้นผิว และปรับปรุงความสม่ำเสมอของผนังรู
"การระบายความร้อนด้วยแรงดันสูงจากน้ำตรงกลาง": ปรับทิศทางการไหลและแรงดันของน้ำหล่อเย็นให้เหมาะสม (5-8MPa) เพื่อให้มั่นใจถึงประสิทธิภาพในการขจัดเศษหลุมลึกและหลีกเลี่ยงการแตกหักของเครื่องมือ
"การชดเชยไดนามิกแบบหลายแกน": ปรับอัตราการป้อนและวิถีตามข้อมูลการตรวจสอบแบบเรียลไทม์เพื่อควบคุมข้อผิดพลาดการเปลี่ยนรูปเนื่องจากความร้อนภายใน ±1μm

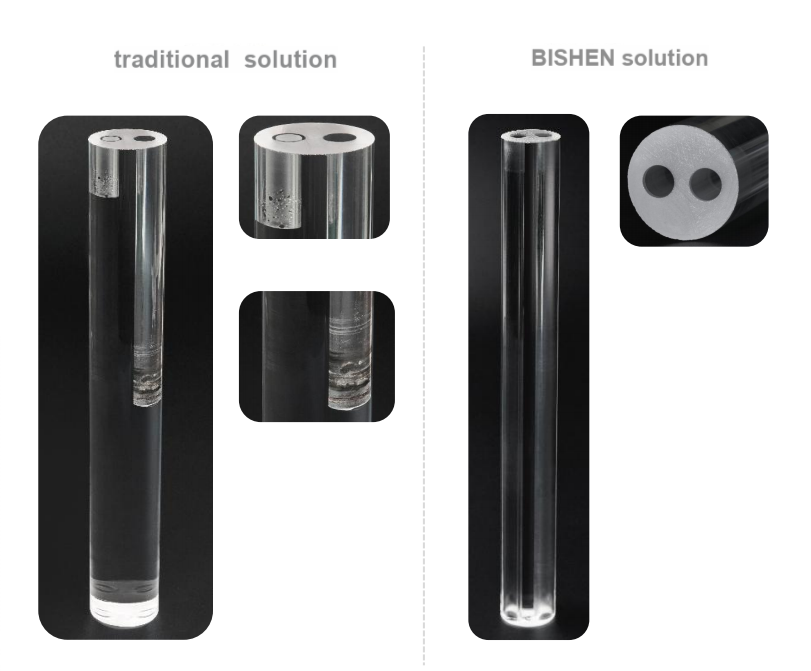

การเปรียบเทียบเอฟเฟกต์การตัดเฉือน

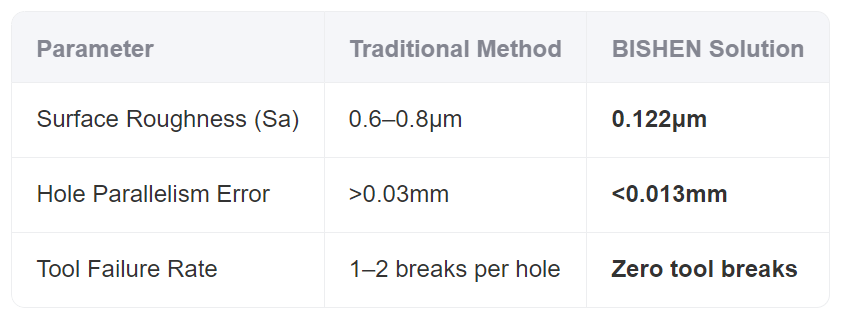

ข้อมูลที่วัดได้แสดงให้เห็นว่าโซลูชันใหม่จะเพิ่มประสิทธิภาพการตัดเฉือนได้ 200% ลดต้นทุนต่อหน่วยได้ 35% และอัตราที่เหมาะสมจะเพิ่มขึ้นจาก 48% เป็น 97%
แนวโน้มการประยุกต์ใช้เทคโนโลยี
ในด้านที่มีการเติบโตสูง เช่น การสื่อสาร 5G และการตรวจจับด้วยเลเซอร์ ความต้องการชิ้นส่วนแก้วควอทซ์ที่มีความแม่นยำเพิ่มขึ้นโดยเฉลี่ย 12% ต่อปี เทคโนโลยีการเจาะรูลึกด้วยคลื่นอัลตราโซนิกกำลังกลายเป็นกระบวนการมาตรฐานในใยแก้วนำแสงพิเศษ บรรจุภัณฑ์เซมิคอนดักเตอร์ และอุตสาหกรรมอื่นๆ ที่มีความแม่นยำสูง ความเสียหายต่ำ และมีเสถียรภาพที่แข็งแกร่ง
เกี่ยวกับ บิเชน
บีเชนคือผู้ให้บริการชั้นนำของโลกด้านโซลูชันการแปรรูปวัสดุที่มีความแข็งเป็นพิเศษ โดยมุ่งเน้นที่การวิจัยและพัฒนาเทคโนโลยีการผลิตที่มีความแม่นยำสูง และพื้นที่ให้บริการครอบคลุมการสื่อสารด้วยไฟเบอร์ออปติก การบินและอวกาศ และอุปกรณ์ทางการแพทย์ BISHEN ใช้เทคโนโลยีหลัก เช่น การประมวลผลด้วยอัลตราโซนิกและเลเซอร์นาโนที่มีการบุกรุกน้อยที่สุด โดยได้มอบโซลูชันที่ปรับแต่งให้เหมาะกับลูกค้าในกว่า 30 ประเทศ โดยส่งเสริมการผลิตที่มีความแม่นยำ โดยมุ่งสู่เป้าหมาย "ข้อบกพร่องเป็นศูนย์"
สรุป: การประมวลผลรูลึกที่แม่นยำเป็นกุญแจสำคัญในความก้าวหน้าด้านประสิทธิภาพของส่วนประกอบแก้วควอทซ์ ด้วยนวัตกรรมทางเทคโนโลยีและการทำซ้ำกระบวนการ อุตสาหกรรมกำลังตอบสนองความต้องการขั้นสูงสุดของเทคโนโลยีล้ำสมัยสำหรับวัสดุที่มีประสิทธิภาพสูงกว่าและต้นทุนที่ต่ำกว่า
