อธิบายทิศทางการติดตั้งน็อตกลม

ในการประกอบเครื่องจักรกลที่มีความแม่นยำ ทิศทางการติดตั้งน็อตกลม (มาตรฐานน็อตกลม GB/T812) มักเป็นเรื่องที่ต้องหารือกัน ด้านล่างนี้ ฉันได้สรุปประเด็นสำคัญสำหรับการอ้างอิงของคุณแล้ว

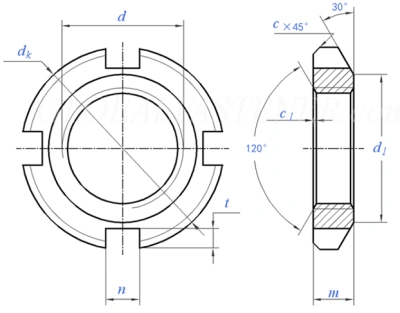

1. คุณสมบัติโครงสร้างของน็อตกลม

ด้านหนึ่งของน็อตกลมมีการลบมุม 30 องศาขนาดใหญ่ (น็อตลบมุม 30 องศา) ซึ่งส่วนใหญ่ใช้สำหรับยึดแกนเพลา

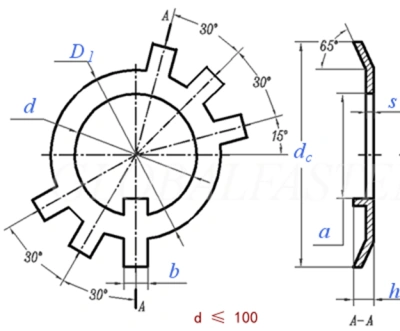

2. จับคู่กับแหวนรองล็อค

ในทางปฏิบัติ เพื่อให้ได้การป้องกัน-การคลาย (วิธีป้องกัน-การคลายน็อต) น็อตทรงกลมมักจะใช้ร่วมกับแหวนรองล็อค (แหวนล็อค GB/T858):

เครื่องซักผ้ามีหลายแท็บและมีมุม 65 องศา

ตามมาตรฐาน มิติ D1 ของแหวนรองตรงกับมิติ d1 ของน็อตกลม

ดังนั้นด้านลบมุมขนาดใหญ่ของน็อตกลมจะต้องจับคู่กับแหวนรองล็อค

👉 กล่าวอีกนัยหนึ่ง เมื่อใช้น็อตทรงกลมและแหวนรองล็อคร่วมกัน ด้านที่ลบมุมควรหันไปทางส่วนประกอบที่ยึดไว้

3. เมื่อไม่ได้ใช้แหวนรองล็อค

บางครั้งไม่ได้ใช้แหวนรองล็อค ตัวอย่างเช่น:

โดยใช้ล็อคน็อตกลมคู่สำหรับการป้องกันการคลายตัว;

ไม่มีข้อกำหนดป้องกันการคลาย- เพียงขันน็อตกลมตัวเดียวให้แน่นเท่านั้น

ทิศทางการติดตั้งยังคงมีความสำคัญในกรณีเช่นนี้หรือไม่? คำตอบคือ ใช่ ยังมีข้อพิจารณาอยู่

4. ข้อควรพิจารณาเพิ่มเติมสำหรับทิศทางการติดตั้ง

ความอดทนต่อความตั้งฉากของน็อต:
มาตรฐาน GB/T812 ระบุข้อกำหนดตั้งฉากสำหรับด้านลบมุม แต่ไม่ใช่สำหรับด้านตรงข้าม

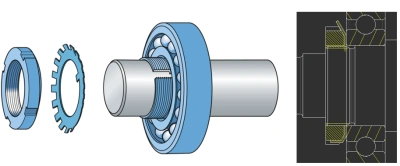

การติดตั้งน็อตล็อคแบริ่ง:
ในส่วนประกอบต่างๆ เช่น ตลับลูกปืน โดยทั่วไปเป็นที่พึงประสงค์ว่าส่วนประกอบที่กดเข้ากับตลับลูกปืนจะต้องไม่ยื่นออกมาเกินเส้นผ่านศูนย์กลางการแข่งขันด้านใน ในกรณีเช่นนี้ การวางด้านลบมุมเข้าหาชิ้นงานที่ถูกจับยึดจะมีความสมเหตุสมผลมากกว่า

หากชุดประกอบไม่มีข้อจำกัดดังกล่าว ทิศทางการติดตั้งก็ไม่สำคัญอย่างยิ่ง(文章来源:iMechanics机械)
