วงแหวนที่มีผนังบาง- เช่น ท่อเครื่องยนต์ วงแหวนเชื่อมต่อขนาดใหญ่ และส่วนประกอบที่สำคัญอื่นๆ ของการบินและอวกาศ มักถูกประดิษฐ์ขึ้นด้วยส่วนที่บางแต่มีเส้นผ่านศูนย์กลางใหญ่ แม้ว่าชิ้นส่วนเหล่านี้จะมีน้ำหนักเบาและคุ้มค่า- แต่ก็มาพร้อมกับความท้าทายในการตัดเฉือนที่สำคัญ ผนังที่บางทำให้มีความไวต่อการบิดเบือนจากความร้อนสูงในระหว่างการตัดเฉือน โดยเฉพาะอย่างยิ่งเมื่อเกี่ยวข้องกับคุณลักษณะภายในที่มีความแม่นยำสูง- เช่น รู
ความท้าทาย
เมื่อตัดเฉือนส่วนประกอบที่มีผนังเส้นผ่านศูนย์กลางขนาดใหญ่-บาง- ความท้าทายหลักคือการจัดการการขยายตัวทางความร้อนในระหว่างกระบวนการตัด เมื่อเครื่องมือโต้ตอบกับวัสดุการสร้างความร้อนเฉพาะที่นำไปสู่การเปลี่ยนรูปเนื่องจากความร้อนแบบไม่เชิงเส้นทำให้ส่วนนั้นบิดเบี้ยวหรือบิดเบี้ยว การบิดเบี้ยวนี้เป็นปัญหาอย่างยิ่งเมื่อตัดเฉือนรูภายในหรือคุณสมบัติด้านความแม่นยำอื่นๆ เนื่องจากแม้แต่การเปลี่ยนเพียงเล็กน้อยก็อาจทำให้ความสมบูรณ์ของชิ้นส่วนลดลงได้
ความผันผวนของอุณหภูมิส่งผลกระทบต่อเรขาคณิต นำไปสู่การจัดตำแหน่งที่ไม่ตรงของคุณลักษณะที่สำคัญ
การบิดเบือนความร้อนทำให้เป็นเรื่องยากที่จะบรรลุพิกัดความเผื่อที่แคบสำหรับชิ้นส่วนขนาดใหญ่และซับซ้อน
ความร้อนที่ไม่สามารถควบคุมได้ส่งผลให้เกิดเศษหรือการทำงานซ้ำเนื่องจากความแม่นยำของมิติไม่ดี
แนวทางการแก้ปัญหาของเรา
เพื่อจัดการกับความท้าทายเหล่านี้ Bishen Precision ได้พัฒนากลยุทธ์การควบคุมความร้อนแบบผสมผสานที่ผสมผสานกันเทคโนโลยีระบายความร้อนขั้นสูง, การตรวจสอบอุณหภูมิแบบเรียลไทม์-, และระบบโปรไฟล์เลเซอร์:
การควบคุมอุณหภูมิตามเวลาจริง-
เราจ้างเซ็นเซอร์อุณหภูมิอินฟราเรดบูรณาการเข้ากับกระบวนการตัดเฉือน CNC เพื่อตรวจสอบอุณหภูมิเครื่องมือและชิ้นงานอย่างต่อเนื่อง สิ่งนี้ทำให้เราสามารถปรับพารามิเตอร์การตัดเพื่อรักษาสภาพแวดล้อมทางความร้อนให้คงที่
กระบวนการทำความเย็นแบบแบ่งส่วน
แทนที่จะใช้น้ำหล่อเย็นไหลอย่างต่อเนื่อง เราใช้ aกลยุทธ์การทำความเย็นแบบแบ่งส่วนที่ใช้สารทำความเย็นเป็นขั้นตอน ซิงโครไนซ์กับขั้นตอนการตัดเฉือน ซึ่งจะช่วยป้องกันการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วและลดความเสี่ยงของการขยายตัวของวัสดุที่ไม่สม่ำเสมอ
การทำโปรไฟล์ด้วยเลเซอร์สำหรับ-การตรวจสอบเวลาแบบเรียลไทม์
เพื่อรักษาความถูกต้องเราใช้ระบบโปรไฟล์เลเซอร์ที่วัดพื้นผิวและคุณลักษณะภายในของชิ้นส่วนขณะกำลังตัดเฉือน ระบบจะให้ผลป้อนกลับเกี่ยวกับการเปลี่ยนแปลงขนาดที่เกิดจากการขยายตัวเนื่องจากความร้อน ทำให้สามารถ-ชดเชยเวลาจริงและปรับเส้นทางเครื่องมือได้
หลัง-การผ่อนคลายด้วยเครื่องจักร
หลังการตัดเฉือน ชิ้นส่วนต่างๆ จะถูกยึดไว้ในสภาพแวดล้อมที่มีการควบคุมเพื่อให้วัสดุผ่อนคลาย เพื่อรักษาเสถียรภาพของแรงเค้นภายในก่อนการตกแต่งขั้นสุดท้าย ซึ่งช่วยรับประกันความเสถียรของมิติและปรับปรุงความแม่นยำขั้นสุดท้าย
ผลลัพธ์
| เมตริก | ก่อนการเพิ่มประสิทธิภาพ | หลังจากการเพิ่มประสิทธิภาพ |
|---|---|---|
| ส่วนเบี่ยงเบนเส้นผ่านศูนย์กลางของรู | ±0.03 มม | ±0.005 มม |
| ข้อผิดพลาดรูปไข่ | 0.06 มม | 0.01 มม |
| เสาบิดเบือนความร้อน-ตัด | สำคัญ | น้อยที่สุด |
| อัตราเศษซาก | 10% | <1% |
กรณีการใช้งาน: แหวนยึดเครื่องยนต์

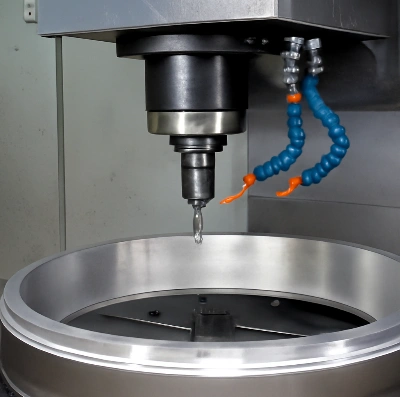

ในโครงการล่าสุด เราได้รับมอบหมายให้ตัดเฉือนขนาดใหญ่แหวนยึดเครื่องยนต์อลูมิเนียมอัลลอยด์มีความหนาของผนัง 5 มม. และเส้นผ่านศูนย์กลางภายนอก 500 มม. ส่วนประกอบต้องการความแม่นยำสูงในรูภายในเพื่อให้ประกอบเข้ากับชิ้นส่วนผสมพันธุ์ได้อย่างเหมาะสม
หากไม่มีกลยุทธ์การจัดการระบายความร้อนที่แม่นยำ อุณหภูมิ-ทำให้เกิดการบิดเบี้ยวในระหว่างการตัดทำให้เกิดการวางแนวของรูที่ไม่ตรงถึง 0.03 มม. ส่งผลให้มีอัตราของเสียสูง โดยการนำของเราไปปฏิบัติระบบทำความเย็นหลาย-เฟสและการทำโปรไฟล์ด้วยเลเซอร์เราลดการเบี่ยงเบนของรูเจาะลงเหลือต่ำกว่า 0.005 มม. ปรับปรุงประสิทธิภาพของชิ้นส่วนและลดของเสีย
บทสรุป
การตัดเฉือนชิ้นส่วนที่มีผนังบาง-ที่มีเส้นผ่านศูนย์กลางใหญ่อย่างแม่นยำต้องมีการควบคุมความร้อนอย่างพิถีพิถัน ผ่านการจัดการอุณหภูมิแบบเรียลไทม์-, การระบายความร้อนแบบแบ่งส่วน, และการชดเชยด้วยเลเซอร์-เราได้แก้ไขปัญหาการขยายตัวเนื่องจากความร้อนได้สำเร็จ โดยรับประกันการผลิตชิ้นส่วนสำคัญด้านการบินและอวกาศและยานยนต์ที่{0}}แม่นยำและข้อบกพร่อง-โดยปราศจากข้อบกพร่อง
หากคุณกำลังเผชิญกับความท้าทายกับการตัดเฉือนผนัง-เส้นผ่านศูนย์กลางบางขนาดใหญ่-ติดต่อเราวันนี้เพื่อเรียนรู้ว่ากระบวนการควบคุมความร้อนขั้นสูงของเราสามารถปรับปรุงประสิทธิภาพการผลิตและคุณภาพชิ้นส่วนของคุณได้อย่างไร
