การวิเคราะห์วัตถุที่กำลังประมวลผล
วัสดุ: กระจกควอทซ์เกรดออพติคอล
คุณสมบัติการประมวลผล: การเจียรผิวหลาย- (รวม 3 ด้านที่ไม่สมมาตร)
มิติข้อมูลที่สำคัญ: 16×16×10มม. (ข้อผิดพลาด ±0.002มม.)

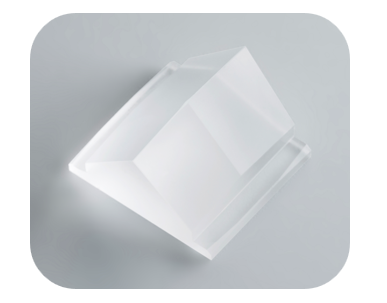

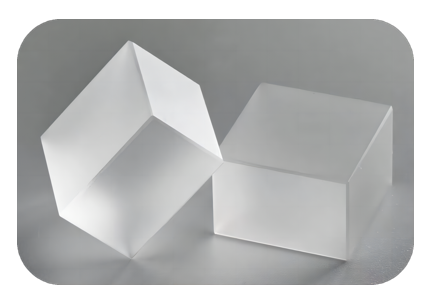

ปริซึมควอตซ์ซึ่งมีขนาดเพียงเล็บมือ เป็นองค์ประกอบหลัก-แสงนำทางของระบบออพติคอลของเครื่อง-พิมพ์หินระดับไฮเอนด์ในประเทศ พื้นผิวโค้งที่ซับซ้อนทั้ง 8 พื้นผิวต้องมีความแม่นยำในการหักเหของแสงและระดับนาโนเมตรที่ 99.6%- และความขรุขระของพื้นผิวส่งผลโดยตรงต่อความละเอียดการรับแสงของเครื่องพิมพ์หิน
ปัญหาในอุตสาหกรรมและปัญหาทางเทคนิค
บริษัทเทคโนโลยีด้านการมองเห็นพบปัญหาคอขวดในการประมวลผลปริซึมควอตซ์เมื่อส่งเสริมการแปลเครื่องพิมพ์หินให้เหมาะกับท้องถิ่น:
ข้อบกพร่องในการเจียรแบบดั้งเดิม: ความหยาบหลังจากการขัดด้วยมือยังคงอยู่ที่ Sa 120 นาโนเมตร ส่งผลให้สูญเสียการกระเจิงของแสง 15%
การพึ่งพาอุปกรณ์ในการนำเข้า: ราคาของเครื่องบดอัลตร้าพรีซิชั่นญี่ปุ่น-เครื่องเดียวเกิน 20 ล้านหยวน และระยะเวลาการส่งมอบนานถึง 18 เดือน
วิกฤตผลผลิต: มีผลงานทดลองชุดแรกเพียง 500 เรื่องเท่านั้นที่ได้มาตรฐาน ส่งผลให้ความคืบหน้าของโครงการลดลงอย่างจริงจัง
ภาวะที่กลืนไม่เข้าคายไม่ออก "ไม่สามารถซื้ออุปกรณ์นำเข้าได้ และกระบวนการภายในประเทศไม่ดี" ขัดขวางกระบวนการพัฒนาเครื่องจักรการพิมพ์หินอิสระโดยตรง
บีเชนโซลูชั่น' โซลูชั่น
เพื่อตอบสนองต่อความต้องการความแม่นยำสูงสุดของส่วนประกอบทางแสง ทีมงานด้านเทคนิคของ BISHEN ได้พัฒนาการวิจัยและพัฒนาเชิงนวัตกรรม:
1. ระบบประมวลผลการเชื่อมโยงห้าแกนแนวตั้งแบบอัลตราโซนิก-
การชดเชยไดนามิกระดับ 2. 0.1μm- การควบคุมเครื่องมือกลเชื่อมต่อ 18 แกนที่แม่นยำ
3. จับคู่การเขียนโปรแกรมอัจฉริยะ CAD/CAM พื้นผิวไม่สมมาตร
4. เทคโนโลยีการบดด้วยอัลตราโซนิกความถี่สูง-
การสั่นสะเทือนอัลตราโซนิก 5. 40kHz ช่วยลดความเครียดในการตัดได้ 52% และหลีกเลี่ยงรอยแตกขนาดเล็กของควอตซ์
6. อายุการใช้งานของล้อเจียรผงไดมอนด์ไมโคร-เพิ่มขึ้น 3 เท่า
ประสิทธิภาพแบบก้าวกระโดดที่วัดได้จริง
มีความก้าวหน้าครั้งสำคัญสามประการในการผลิตจำนวนมากของปริซึมเครื่องพิมพ์หินในประเทศบางประเภท:
1.คุณภาพพื้นผิว: ความหยาบ Sa<70nm (better than ASML supplier standard)
2.ประสิทธิภาพในการประมวลผล: ชั่วโมงการทำงานต่อชิ้น-ถูกบีบอัดจาก 14 ชั่วโมงเป็น 3.5 ชั่วโมง
3.การควบคุมต้นทุน: การลงทุนด้านอุปกรณ์เป็นเพียง 1/5 ของโซลูชันที่นำเข้า
อัตราผลตอบแทนของผลิตภัณฑ์ชุดแรกจำนวน 3,000 รายการเพิ่มขึ้นเป็น 98.7% ช่วยให้ลูกค้าประกอบต้นแบบได้สำเร็จก่อนกำหนด 6 เดือน
เกี่ยวกับบีเชน
บีเชนPrecision Technology (ก่อตั้งในปี 2017) มุ่งเน้นไปที่การก้าวข้ามเทคโนโลยี "คอขวด" ในด้านการผลิต{1}}ระดับสูง บริษัทได้สร้างโรงงานดิจิทัลขนาด 7,500 ตารางเมตรในเมืองตงกวน พร้อมด้วยกลุ่มอุปกรณ์นำเข้า เช่น ศูนย์เครื่องจักรกลเชื่อมโยงห้า-แกน และเครื่องบดแสงที่มีความแม่นยำสูงพิเศษ- ด้วยการใช้เทคโนโลยีที่เป็นนวัตกรรม เช่น การตัดเฉือนด้วยคลื่นอัลตราโซนิกและการตัดด้วยความเย็นจัดกับอุปกรณ์เซมิคอนดักเตอร์ เครื่องมือออปโตอิเล็กทรอนิกส์ และสาขาอื่นๆ บริษัทได้มอบโซลูชันการประมวลผลชิ้นส่วนที่สำคัญให้กับบริษัทในห่วงโซ่อุตสาหกรรมเครื่องจักรการพิมพ์หินในประเทศมากกว่า 20 แห่ง และส่งมอบส่วนประกอบออปติกที่มีความแม่นยำมากกว่า 500,000 ชิ้น
